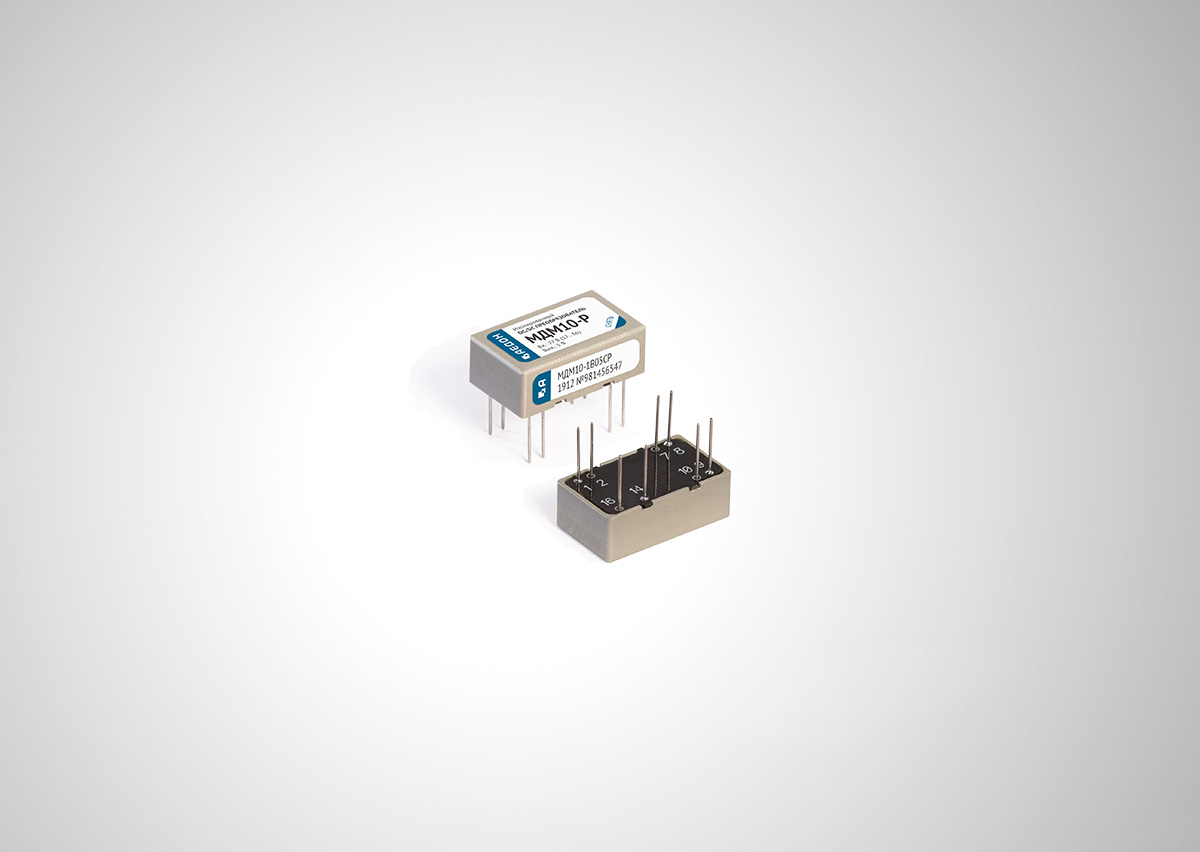

МДМ10-Р
- Мощность
- 6 Вт ; 10 Вт
- Размеры
- 24.1×14×8.5 мм
- Входное напряжение
-
=12 В (9…18)
=27 В (17…36)/(17…40)@1с
=48 В (36…75)/(36…84)@1с
- Выходное напряжение
-
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
- Максимальный выходной ток
- 0.22 А; 0.25 А; 0.37 А; 0.4 А; 0.42 А; 0.5 А; 0.67 А; 0.83 А; 1.11 А; 1.2 А; 2 А
- Типовой КПД
- 85%
- Рабочая температура
-
-60…+125 °C
-60…+90 °C
-60…+115 °C
Описание серии МДМ-Р
Серия ультракомпактных преобразователей IV поколения с выходной мощностью от 6 до 500 Вт. За счет применения запатентованных решений энергетическая плотность увеличена более чем в 2 раза по сравнению с предыдущим поколением. Изделия оптимизированы для использования в жестких условиях эксплуатации.
Номер ТУ: БКЯЮ.436630.052ТУ
Примечание: Сроки поставки уточняйте у менеджеров.
Номер ТУ: БКЯЮ.436630.052ТУ
Примечание: Сроки поставки уточняйте у менеджеров.
Модельный ряд МДМ10-Р
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ6-1А3.3МР | 6 | =12 В (9…18) | =3.3 В | 1.2 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1А3.3ТР | 6 | =12 В (9…18) | =3.3 В | 1.2 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1А05МР | 6 | =12 В (9…18) | =5 В | 1.2 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1А05ТР | 6 | =12 В (9…18) | =5 В | 1.2 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1А09МР | 6 | =12 В (9…18) | =9 В | 0.67 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1А09ТР | 6 | =12 В (9…18) | =9 В | 0.67 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1А12МР | 6 | =12 В (9…18) | =12 В | 0.5 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1А12ТР | 6 | =12 В (9…18) | =12 В | 0.5 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1А15МР | 6 | =12 В (9…18) | =15 В | 0.4 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1А15ТР | 6 | =12 В (9…18) | =15 В | 0.4 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1А24МР | 6 | =12 В (9…18) | =24 В | 0.25 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1А24ТР | 6 | =12 В (9…18) | =24 В | 0.25 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1А27МР | 6 | =12 В (9…18) | =27 В | 0.22 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1А27ТР | 6 | =12 В (9…18) | =27 В | 0.22 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1В3.3МР | 6 | =27 В (17…36)/(17…40)@1с | =3.3 В | 1.2 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1В3.3ТР | 6 | =27 В (17…36)/(17…40)@1с | =3.3 В | 1.2 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1В05МР | 6 | =27 В (17…36)/(17…40)@1с | =5 В | 1.2 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1В05ТР | 6 | =27 В (17…36)/(17…40)@1с | =5 В | 1.2 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1В09МР | 6 | =27 В (17…36)/(17…40)@1с | =9 В | 0.67 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1В09ТР | 6 | =27 В (17…36)/(17…40)@1с | =9 В | 0.67 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1В12МР | 6 | =27 В (17…36)/(17…40)@1с | =12 В | 0.5 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1В12ТР | 6 | =27 В (17…36)/(17…40)@1с | =12 В | 0.5 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1В15МР | 6 | =27 В (17…36)/(17…40)@1с | =15 В | 0.4 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1В15ТР | 6 | =27 В (17…36)/(17…40)@1с | =15 В | 0.4 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1В24МР | 6 | =27 В (17…36)/(17…40)@1с | =24 В | 0.25 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1В24ТР | 6 | =27 В (17…36)/(17…40)@1с | =24 В | 0.25 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1В27МР | 6 | =27 В (17…36)/(17…40)@1с | =27 В | 0.22 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1В27ТР | 6 | =27 В (17…36)/(17…40)@1с | =27 В | 0.22 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1Д3.3МР | 6 | =48 В (36…75)/(36…84)@1с | =3.3 В | 1.2 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1Д3.3ТР | 6 | =48 В (36…75)/(36…84)@1с | =3.3 В | 1.2 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1Д05МР | 6 | =48 В (36…75)/(36…84)@1с | =5 В | 1.2 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1Д05ТР | 6 | =48 В (36…75)/(36…84)@1с | =5 В | 1.2 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1Д09МР | 6 | =48 В (36…75)/(36…84)@1с | =9 В | 0.67 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1Д09ТР | 6 | =48 В (36…75)/(36…84)@1с | =9 В | 0.67 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1Д12МР | 6 | =48 В (36…75)/(36…84)@1с | =12 В | 0.5 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1Д12ТР | 6 | =48 В (36…75)/(36…84)@1с | =12 В | 0.5 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1Д15МР | 6 | =48 В (36…75)/(36…84)@1с | =15 В | 0.4 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1Д15ТР | 6 | =48 В (36…75)/(36…84)@1с | =15 В | 0.4 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1Д24МР | 6 | =48 В (36…75)/(36…84)@1с | =24 В | 0.25 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1Д24ТР | 6 | =48 В (36…75)/(36…84)@1с | =24 В | 0.25 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ6-1Д27МР | 6 | =48 В (36…75)/(36…84)@1с | =27 В | 0.22 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ6-1Д27ТР | 6 | =48 В (36…75)/(36…84)@1с | =27 В | 0.22 А | 24.1×14×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ10-1А3.3МР | 10 | =12 В (9…18) | =3.3 В | 2 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1А3.3СР | 10 | =12 В (9…18) | =3.3 В | 2 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1А05МР | 10 | =12 В (9…18) | =5 В | 2 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1А05СР | 10 | =12 В (9…18) | =5 В | 2 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1А09МР | 10 | =12 В (9…18) | =9 В | 1.11 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1А09СР | 10 | =12 В (9…18) | =9 В | 1.11 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1А12МР | 10 | =12 В (9…18) | =12 В | 0.83 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1А12СР | 10 | =12 В (9…18) | =12 В | 0.83 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1А15МР | 10 | =12 В (9…18) | =15 В | 0.67 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1А15СР | 10 | =12 В (9…18) | =15 В | 0.67 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1А24МР | 10 | =12 В (9…18) | =24 В | 0.42 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1А24СР | 10 | =12 В (9…18) | =24 В | 0.42 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1А27МР | 10 | =12 В (9…18) | =27 В | 0.37 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1А27СР | 10 | =12 В (9…18) | =27 В | 0.37 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1В3.3МР | 10 | =27 В (17…36)/(17…40)@1с | =3.3 В | 2 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1В3.3СР | 10 | =27 В (17…36)/(17…40)@1с | =3.3 В | 2 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1В05МР | 10 | =27 В (17…36)/(17…40)@1с | =5 В | 2 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1В05СР | 10 | =27 В (17…36)/(17…40)@1с | =5 В | 2 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1В09МР | 10 | =27 В (17…36)/(17…40)@1с | =9 В | 1.11 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1В09СР | 10 | =27 В (17…36)/(17…40)@1с | =9 В | 1.11 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1В12МР | 10 | =27 В (17…36)/(17…40)@1с | =12 В | 0.83 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1В12СР | 10 | =27 В (17…36)/(17…40)@1с | =12 В | 0.83 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1В15МР | 10 | =27 В (17…36)/(17…40)@1с | =15 В | 0.67 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1В15СР | 10 | =27 В (17…36)/(17…40)@1с | =15 В | 0.67 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1В24МР | 10 | =27 В (17…36)/(17…40)@1с | =24 В | 0.42 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1В24СР | 10 | =27 В (17…36)/(17…40)@1с | =24 В | 0.42 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1В27МР | 10 | =27 В (17…36)/(17…40)@1с | =27 В | 0.37 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1В27СР | 10 | =27 В (17…36)/(17…40)@1с | =27 В | 0.37 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1Д3.3МР | 10 | =48 В (36…75)/(36…84)@1с | =3.3 В | 2 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1Д3.3СР | 10 | =48 В (36…75)/(36…84)@1с | =3.3 В | 2 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1Д05МР | 10 | =48 В (36…75)/(36…84)@1с | =5 В | 2 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1Д05СР | 10 | =48 В (36…75)/(36…84)@1с | =5 В | 2 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1Д09МР | 10 | =48 В (36…75)/(36…84)@1с | =9 В | 1.11 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1Д09СР | 10 | =48 В (36…75)/(36…84)@1с | =9 В | 1.11 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1Д12МР | 10 | =48 В (36…75)/(36…84)@1с | =12 В | 0.83 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1Д12СР | 10 | =48 В (36…75)/(36…84)@1с | =12 В | 0.83 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1Д15МР | 10 | =48 В (36…75)/(36…84)@1с | =15 В | 0.67 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1Д15СР | 10 | =48 В (36…75)/(36…84)@1с | =15 В | 0.67 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1Д24МР | 10 | =48 В (36…75)/(36…84)@1с | =24 В | 0.42 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1Д24СР | 10 | =48 В (36…75)/(36…84)@1с | =24 В | 0.42 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
| МДМ10-1Д27МР | 10 | =48 В (36…75)/(36…84)@1с | =27 В | 0.37 А | 24.1×14×8.5 мм | -60…+90 °C | В корзину Убрать |
| МДМ10-1Д27СР | 10 | =48 В (36…75)/(36…84)@1с | =27 В | 0.37 А | 24.1×14×8.5 мм | -60…+115 °C | В корзину Убрать |
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
