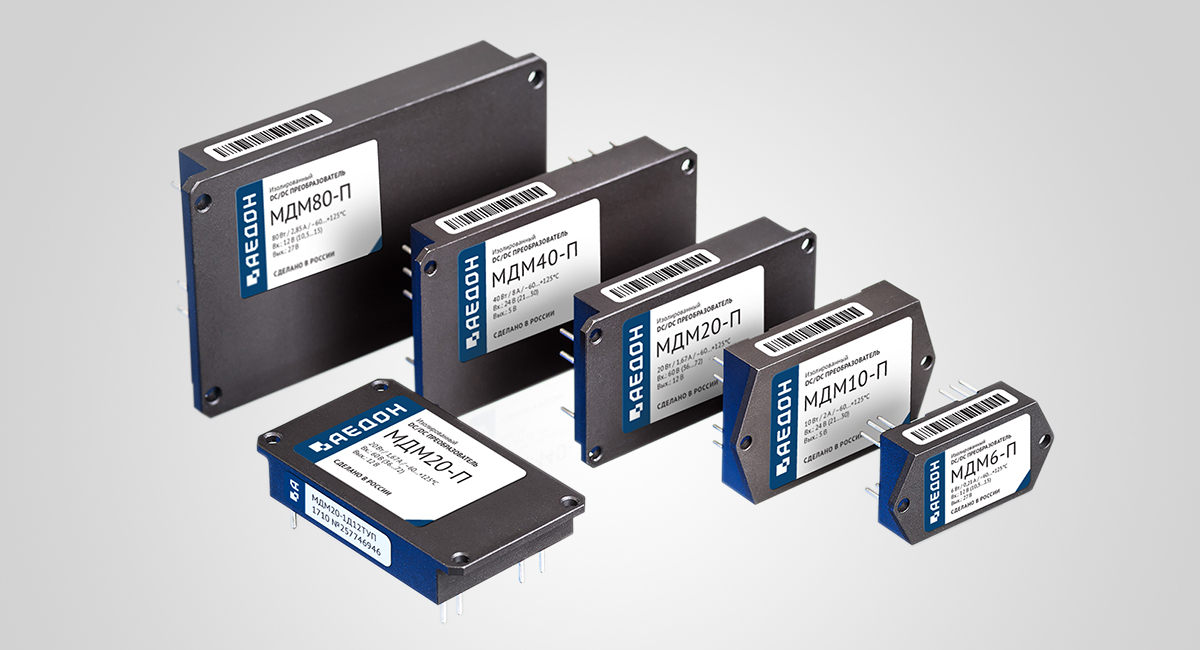

Серия МДМ-П

Универсальные изолированные преобразователи для ответственных сфер применения мощностью от 3 до 1000 Вт с рабочей температурой до –60…+125 °С. Гарантийный срок эксплуатации 20 лет.

По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 80 В.

Номер ТУ: БКЯЮ.436630.001ТУ

Особенности

  • Ультраширокий температурный диапазон –60...+125 °С;
  • Двух- и трехканальное исполнение;
  • Полный комплекс защит:
    • от короткого замыкания,
    • от превышения выходного тока,
    • перенапряжения на выходе,
    • перегрева;
  • Трансформаторная обратная связь по напряжению;
  • Гальваническая изоляция входа и выхода;
  • Широкая сеть 9...36/8...80 @ 10 c по ГОСТ54073.


Модели

Наименование Мощность Формфактор Размеры* Диапазон входных напряжений** Выходное
напряжение
Макс. вых. ток*** Типовой КПД
МДМ6-П 3 Вт
40×20.2×10.15 мм
30.2×20.2×10.2 мм
А¹ / 12 В (9.5…36)
А / 12 В (10.5…15)/(10.5…16.8) @1с
Б² / 24 В (18…75)
Б / 24 В (21…30)/(21…33.6) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
0.6 А
71–89%
МДМ6-П 5 Вт
40×20.2×10.15 мм
30.2×20.2×10.2 мм
А¹ / 12 В (9.5…36)
А / 12 В (10.5…15)/(10.5…16.8) @1с
Б² / 24 В (18…75)
Б / 24 В (21…30)/(21…33.6) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
1 А
71–89%
МДМ6-П 6 Вт
40×20.2×10.15 мм
30.2×20.2×10.2 мм
А¹ / 12 В (9.5…36)
А / 12 В (10.5…15)/(10.5…16.8) @1с
Б² / 24 В (18…75)
Б / 24 В (21…30)/(21…33.6) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
1.2 А
71–89%
МДМ6-П 8 Вт
40×20.2×10.15 мм
30.2×20.2×10.2 мм
Е / 27 В (9…36)/(8…80) @10с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
1.6 А
71–89%
МДМ10-П 7.5 Вт
50×30.2×10.15 мм
40.2×30.2×10.2 мм
А¹ / 12 В (9.5…36)
А / 12 В (10.5…15)/(10.5…16.8) @1с
Б² / 24 В (18…75)
Б / 24 В (21…30)/(21…33.6) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
1.5 А
73–90%
МДМ10-П 10 Вт
50×30.2×10.15 мм
40.2×30.2×10.2 мм
А¹ / 12 В (9.5…36)
А / 12 В (10.5…15)/(10.5…16.8) @1с
Б² / 24 В (18…75)
Б / 24 В (21…30)/(21…33.6) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
2 А
73–90%
МДМ10-П 12 Вт
50×30.2×10.15 мм
40.2×30.2×10.2 мм
Е / 27 В (9…36)/(8…80) @10с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
2.4 А
73–90%
МДМ20-П 15 Вт
57.5×33.2×10.15 мм
47.7×33.2×10.2 мм
А¹ / 12 В (9.5…36)
А / 12 В (10.5…15)/(10.5…16.8) @1с
Б² / 24 В (18…75)
Б / 24 В (21…30)/(21…33.6) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
3 А
79–90%
МДМ20-П 20 Вт
57.5×33.2×10.15 мм
47.7×33.2×10.2 мм
А¹ / 12 В (9.5…36)
А / 12 В (10.5…15)/(10.5…16.8) @1с
Б² / 24 В (18…75)
Б / 24 В (21…30)/(21…33.6) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
4 А
79–90%
МДМ20-П 25 Вт
57.5×33.2×10.15 мм
47.7×33.2×10.2 мм
Е / 27 В (9…36)/(8…80) @10с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
5 А
79–90%
МДМ40-П 30 Вт
67.5×40.2×10.15 мм
57.7×40.2×10.2 мм
А¹ / 12 В (9.5…36)
А / 12 В (10.5…15)/(10.5…16.8) @1с
Б² / 24 В (18…75)
Б / 24 В (21…30)/(21…33.6) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
6 А
78–91%
МДМ40-П 40 Вт
67.5×40.2×10.15 мм
57.7×40.2×10.2 мм
А¹ / 12 В (9.5…36)
А / 12 В (10.5…15)/(10.5…16.8) @1с
Б² / 24 В (18…75)
Б / 24 В (21…30)/(21…33.6) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
8 А
78–91%
МДМ40-П 50 Вт
67.5×40.2×10.15 мм
57.7×40.2×10.2 мм
Е / 27 В (9…36)/(8…80) @10с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
10 А
78–91%
МДМ80-П 60 Вт
84.5×52.7×12.85 мм
72.7×52.7×12.9 мм
А¹ / 12 В (9.5…36)
А / 12 В (10.5…15)/(10.5…16.8) @1с
Б² / 24 В (18…75)
Б / 24 В (21…30)/(21…33.6) @1с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
12 А
72–90%
МДМ80-П 80 Вт
84.5×52.7×12.85 мм
А¹ / 12 В (9.5…36)
А / 12 В (10.5…15)/(10.5…16.8) @1с
Б² / 24 В (18…75)
Б / 24 В (21…30)/(21…33.6) @1с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
16 А
72–90%
МДМ160-П 120 Вт
107×67.7×12.85 мм
А / 12 В (10.5…15)/(10.5…16.8) @1с
Б / 24 В (21…30)/(21…33.6) @1с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
24 А
78–89%
МДМ160-П 160 Вт
107×67.7×12.85 мм
А / 12 В (10.5…15)/(10.5…16.8) @1с
Б / 24 В (21…30)/(21…33.6) @1с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
30 А
78–89%
МДМ500-П 240 Вт
122×84.2×12.85 мм
Б / 24 В (21…30)/(21…33.6) @1с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=9 В
=12 В
=15 В
=24 В
=27 В
26.67 А
89%
МДМ500-П 320 Вт
122×84.2×12.85 мм
А / 12 В (10.5…15)/(10.5…16.8) @1с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=9 В
=12 В
=15 В
=24 В
=27 В
30 А
89%
МДМ500-П 400 Вт
122×84.2×12.85 мм
А / 12 В (10.5…15)/(10.5…16.8) @1с
В / 27 В (17…36)/(17…40) @1с
В³ / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…72)/(36…84) @1с
=12 В
=15 В
=24 В
=27 В
30 А
89%
МДМ500-П 500 Вт
122×84.2×12.85 мм
В / 27 В (17…36)/(17…40) @1с
=15 В
=24 В
=27 В
30 А
89%
МДМ1000-П 1000 Вт
168×122×16 мм
В / 27 В (17…36)/(17…40) @1с
Д / 60 В (36…72)/(36…84) @1с
=24 В
=27 В
40 А
92%

* — Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).

** — Индекс входной сети / Номинал входного напряжения (Рабочий диапазон входного напряжения) / (Переходные отклонения) @ Длительность

*** — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
