Что произойдет с модулем при превышении максимального выходного тока?

Ответ:


Работу модуля в режиме, когда выходной ток превышает номинальный, можно условно разделить на 3 части (см. «Типовая нагрузочная характеристика для модулей МДМ»).

Первая часть нагрузочной характеристики — это режим, когда модуль еще продолжает стабилизировать выходное напряжение. Однако, внутренние элементы имеют локальный перегрев, что увеличивает нестабильность выходного напряжения.

Вторая часть графика — работа защиты от перегрузки по выходному току. При дальнейшем увеличении выходного тока выходное напряжение начинает снижаться, модуль ограничивает выходную мощность.

В связи с низкой точностью индуктивных элементов, характеристика во второй части графика может отличаться в различных сериях, а также в различных партиях одной серии.

Третья часть графика — срабатывание защиты от короткого замыкания (КЗ). Модуль переходит в режим релаксации, выходное напряжение «икает» (так называемый режим «hiccup mode»).

Модули МДМ5-Н и МНМ4, МНМ8, МНМ15 при срабатывании защиты от короткого замыкания переходят в режим ограничения выходного тока (рис.2). Максимальный выходной ток модуля в режиме перегрузки и КЗ не должен превышать:

- для модулей МДМ5-Н — 3*Iном;

- для модулей МНМ4 — 12 А;

- для модулей МНМ8 — 16 А;

- для модулей МНМ15 — 31 А

Момент стабилизации может отличаться у разных модулей. Для перехода в режим КЗ выходное сопротивление должно быть близким к нулевому значению.

Для указанных режимов техническими условиями запрещается длительная эксплуатация при токах превышающих номинальный. Возможен выход из строя в связи с перегревом внутренних компонентов или отключение модуля в связи со срабатыванием датчика температурной защиты. Обращаем внимание, что не в каждой серии модулей имеются защиты от перегрузки и КЗ.

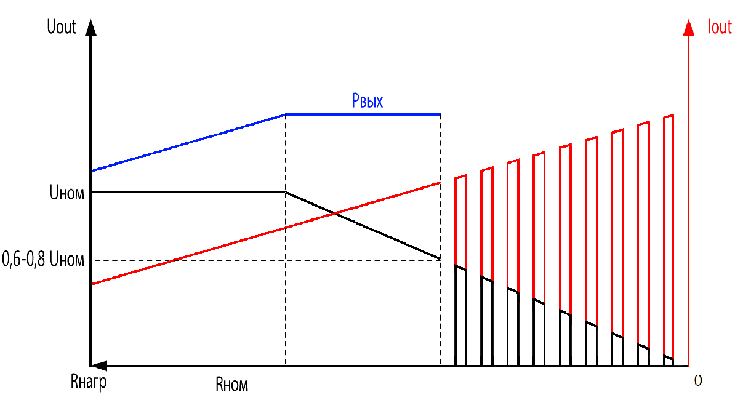

Рис 1. Типовая нагрузочная характеристика для модулей МДМ


Рис. 2. Зависимость выходных характеристик для модулей МДМ5-Н, МНМ4, МНМ8, МНМ15
