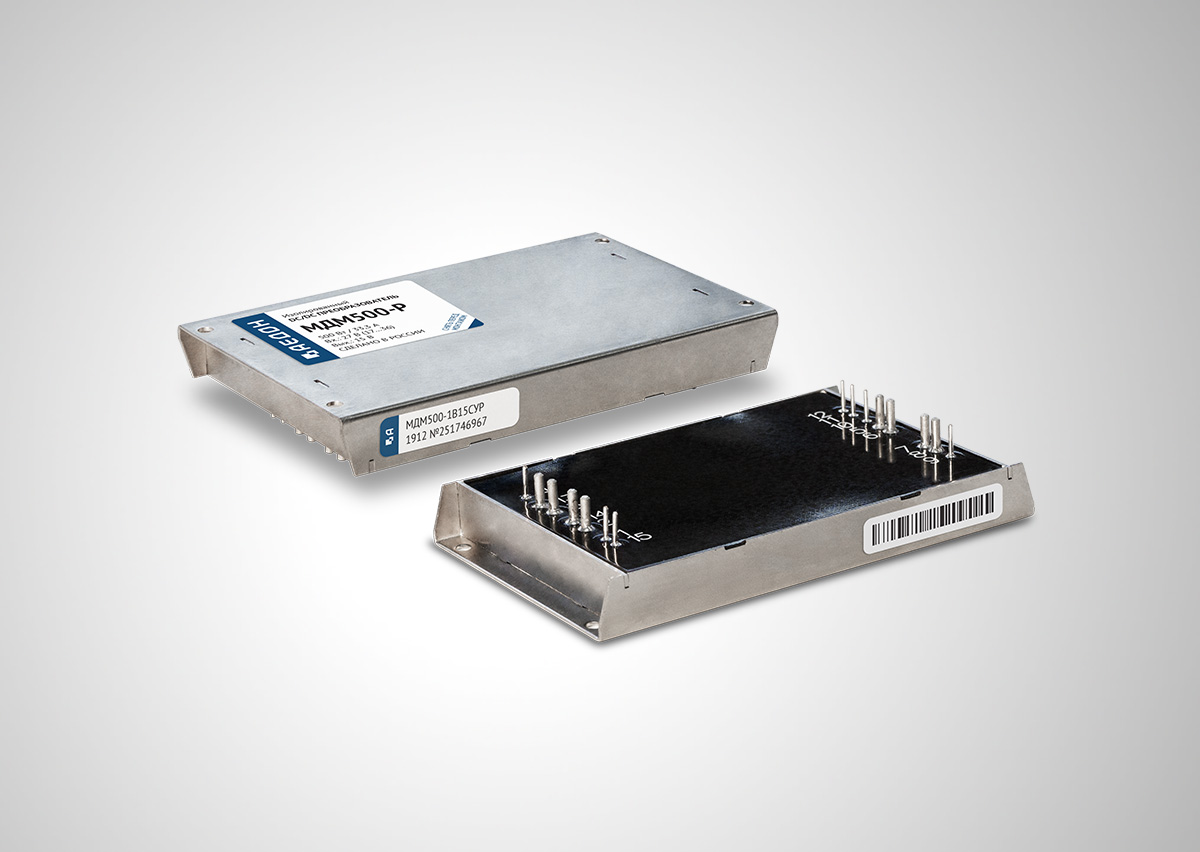

МДМ500-Р

Мощность
400 Вт ; 500 Вт
Размеры
107×67.7×12.85 мм
Входное напряжение
=27 В (17…36)/(17…40)@1с
=48 В (36…75)/(36…84)@1с
Выходное напряжение
=9 В
=12 В
=15 В
=24 В
=27 В
Максимальный выходной ток
14.81 А; 16.67 А; 18.52 А; 20.83 А; 26.67 А; 33.33 А; 41.67 А; 44.4 А; 50 А
Типовой КПД
91%
Гарантия
20 лет
Рабочая температура
-60…+125 °C
-60…+90 °C
-60…+115 °C

Описание серии МДМ-Р

Серия ультракомпактных преобразователей IV поколения с выходной мощностью от 6 до 500 Вт. За счет применения запатентованных решений энергетическая плотность увеличена более чем в 2 раза по сравнению с предыдущим поколением. Изделия оптимизированы для использования в жестких условиях эксплуатации.

Номер ТУ: АНЖЕ.436630.004ТУ

Примечание: Сроки поставки уточняйте у менеджеров.

Модельный ряд МДМ500-Р

Показать все
Наименование Мощность Входное напряжение Выходное напряжение Макс. вых. ток* Размеры Диапазон рабочих температур Заказ
МДМ400-1В09МУР 400 =27 В (17…36)/(17…40)@1с =9 В 44.4 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1В09СУР 400 =27 В (17…36)/(17…40)@1с =9 В 44.4 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ400-1В09ТУР 400 =27 В (17…36)/(17…40)@1с =9 В 44.4 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1В12МУР 400 =27 В (17…36)/(17…40)@1с =12 В 33.33 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1В12СУР 400 =27 В (17…36)/(17…40)@1с =12 В 33.33 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ400-1В12ТУР 400 =27 В (17…36)/(17…40)@1с =12 В 33.33 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1В15МУР 400 =27 В (17…36)/(17…40)@1с =15 В 26.67 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1В15СУР 400 =27 В (17…36)/(17…40)@1с =15 В 26.67 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ400-1В15ТУР 400 =27 В (17…36)/(17…40)@1с =15 В 26.67 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1В24МУР 400 =27 В (17…36)/(17…40)@1с =24 В 16.67 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1В24СУР 400 =27 В (17…36)/(17…40)@1с =24 В 16.67 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ400-1В24ТУР 400 =27 В (17…36)/(17…40)@1с =24 В 16.67 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1В27МУР 400 =27 В (17…36)/(17…40)@1с =27 В 14.81 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1В27СУР 400 =27 В (17…36)/(17…40)@1с =27 В 14.81 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ400-1В27ТУР 400 =27 В (17…36)/(17…40)@1с =27 В 14.81 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1Д09МУР 400 =48 В (36…75)/(36…84)@1с =9 В 44.4 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1Д09СУР 400 =48 В (36…75)/(36…84)@1с =9 В 44.4 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ400-1Д09ТУР 400 =48 В (36…75)/(36…84)@1с =9 В 44.4 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1Д12МУР 400 =48 В (36…75)/(36…84)@1с =12 В 33.33 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1Д12СУР 400 =48 В (36…75)/(36…84)@1с =12 В 33.33 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ400-1Д12ТУР 400 =48 В (36…75)/(36…84)@1с =12 В 33.33 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1Д15МУР 400 =48 В (36…75)/(36…84)@1с =15 В 26.67 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1Д15СУР 400 =48 В (36…75)/(36…84)@1с =15 В 26.67 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ400-1Д15ТУР 400 =48 В (36…75)/(36…84)@1с =15 В 26.67 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1Д24МУР 400 =48 В (36…75)/(36…84)@1с =24 В 16.67 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1Д24СУР 400 =48 В (36…75)/(36…84)@1с =24 В 16.67 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ400-1Д24ТУР 400 =48 В (36…75)/(36…84)@1с =24 В 16.67 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1Д27МУР 400 =48 В (36…75)/(36…84)@1с =27 В 14.81 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1Д27СУР 400 =48 В (36…75)/(36…84)@1с =27 В 14.81 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ400-1Д27ТУР 400 =48 В (36…75)/(36…84)@1с =27 В 14.81 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1В09МУР 500 =27 В (17…36)/(17…40)@1с =9 В 50 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ500-1В09СУР 500 =27 В (17…36)/(17…40)@1с =9 В 50 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ500-1В09ТУР 500 =27 В (17…36)/(17…40)@1с =9 В 50 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1В12МУР 500 =27 В (17…36)/(17…40)@1с =12 В 41.67 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ500-1В12СУР 500 =27 В (17…36)/(17…40)@1с =12 В 41.67 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ500-1В12ТУР 500 =27 В (17…36)/(17…40)@1с =12 В 41.67 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1В15МУР 500 =27 В (17…36)/(17…40)@1с =15 В 33.33 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ500-1В15СУР 500 =27 В (17…36)/(17…40)@1с =15 В 33.33 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ500-1В15ТУР 500 =27 В (17…36)/(17…40)@1с =15 В 33.33 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1В24МУР 500 =27 В (17…36)/(17…40)@1с =24 В 20.83 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ500-1В24СУР 500 =27 В (17…36)/(17…40)@1с =24 В 20.83 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ500-1В24ТУР 500 =27 В (17…36)/(17…40)@1с =24 В 20.83 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1В27МУР 500 =27 В (17…36)/(17…40)@1с =27 В 18.52 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ500-1В27СУР 500 =27 В (17…36)/(17…40)@1с =27 В 18.52 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ500-1В27ТУР 500 =27 В (17…36)/(17…40)@1с =27 В 18.52 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Д09МУР 500 =48 В (36…75)/(36…84)@1с =9 В 50 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ500-1Д09СУР 500 =48 В (36…75)/(36…84)@1с =9 В 50 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ500-1Д09ТУР 500 =48 В (36…75)/(36…84)@1с =9 В 50 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Д12МУР 500 =48 В (36…75)/(36…84)@1с =12 В 41.67 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ500-1Д12СУР 500 =48 В (36…75)/(36…84)@1с =12 В 41.67 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ500-1Д12ТУР 500 =48 В (36…75)/(36…84)@1с =12 В 41.67 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Д15МУР 500 =48 В (36…75)/(36…84)@1с =15 В 33.33 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ500-1Д15СУР 500 =48 В (36…75)/(36…84)@1с =15 В 33.33 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ500-1Д15ТУР 500 =48 В (36…75)/(36…84)@1с =15 В 33.33 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Д24МУР 500 =48 В (36…75)/(36…84)@1с =24 В 20.83 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ500-1Д24СУР 500 =48 В (36…75)/(36…84)@1с =24 В 20.83 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ500-1Д24ТУР 500 =48 В (36…75)/(36…84)@1с =24 В 20.83 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Д27МУР 500 =48 В (36…75)/(36…84)@1с =27 В 18.52 А 107×67.7×12.85 мм -60…+90 °C В корзину Убрать
МДМ500-1Д27СУР 500 =48 В (36…75)/(36…84)@1с =27 В 18.52 А 107×67.7×12.85 мм -60…+115 °C В корзину Убрать
МДМ500-1Д27ТУР 500 =48 В (36…75)/(36…84)@1с =27 В 18.52 А 107×67.7×12.85 мм -60…+125 °C В корзину Убрать

Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).

* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля

Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
