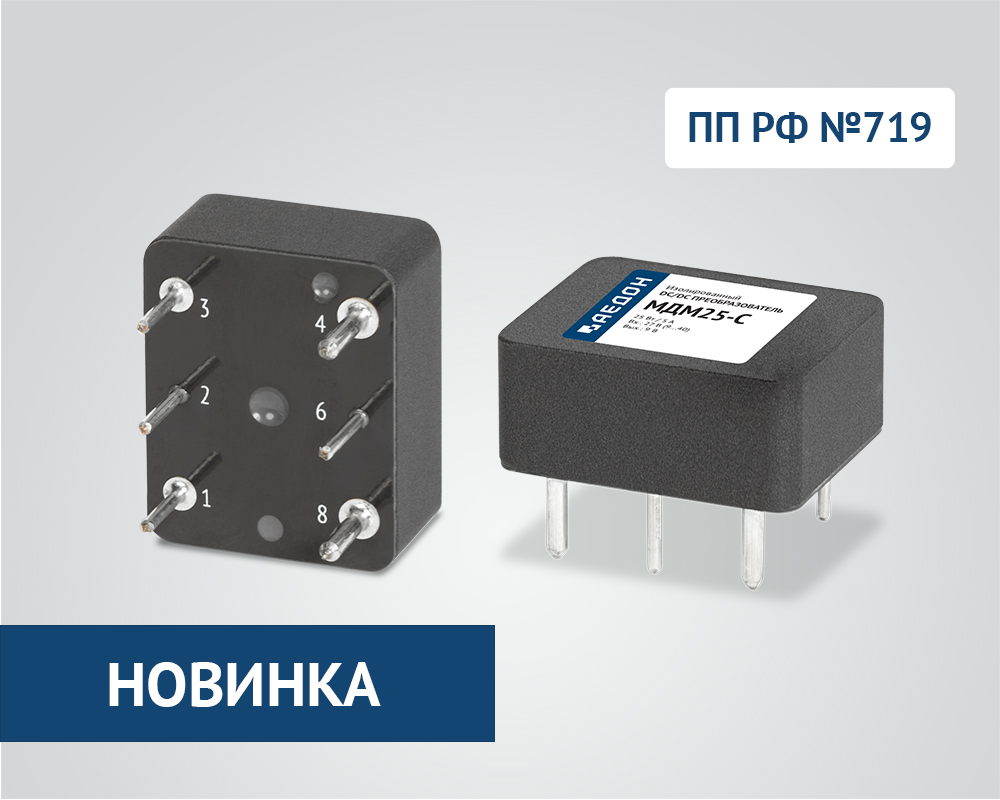

МДМ25-С
- Мощность
- 25 Вт
- Размеры
- 19.4×23.7×10.3 мм
- Входное напряжение
- =28 В (9…40)/(8…50)@0.1с
- Выходное напряжение
-
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=28 В
=48 В
- Максимальный выходной ток
- 0.52 А; 0.89 А; 1.04 А; 1.67 А; 2.08 А; 2.78 А; 5 А; 6 А
- Гарантия
- 5 лет
- Рабочая температура
- -55…+105 °C
Описание серии МДМ-С
МДМ-С — унифицированные изолированные DC/DC преобразователи в форм-факторе BRICK для замены популярных зарубежных изделий. Линейка МДМ-С ориентирована для применения в жестких условиях, где требуется повышенная надежность и соответствие стандартам электропитания для наземной или авиационной техники, а также предъявляются высокие требования к электромагнитной совместимости.
Построение системы электропитания на базе преобразователей МДМ-С совместно с фильтром кондуктивных помех МФ-С и модулем удержания МУ-А позволит организовать стабильное питание нагрузок при пропадании бортовой сети и высоким уровнем ЭМС в широком температурном диапазоне –55…+105 °С без ухудшения характеристик.
По факту завершения ОКР характеристики могут быть изменены.
Преобразователи рекомендуется применять при модернизации и в новых разработках, где предъявляются требования к массогабаритным показателям, расширенным диапазонам питающей сети, защищенности от внешних воздействующих факторов и сниженным уровням шумов.
Документация модели
Модельный ряд МДМ25-С
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ25-1Б3.3РС | 25 | =28 В (9…40)/(8…50)@0.1с | =3.3 В | 6 А | 19.4×23.7×10.3 мм | -55…+105 °C | В корзину Убрать |
| МДМ25-1Б05РС | 25 | =28 В (9…40)/(8…50)@0.1с | =5 В | 5 А | 19.4×23.7×10.3 мм | -55…+105 °C | В корзину Убрать |
| МДМ25-1Б09РС | 25 | =28 В (9…40)/(8…50)@0.1с | =9 В | 2.78 А | 19.4×23.7×10.3 мм | -55…+105 °C | В корзину Убрать |
| МДМ25-1Б12РС | 25 | =28 В (9…40)/(8…50)@0.1с | =12 В | 2.08 А | 19.4×23.7×10.3 мм | -55…+105 °C | В корзину Убрать |
| МДМ25-1Б15РС | 25 | =28 В (9…40)/(8…50)@0.1с | =15 В | 1.67 А | 19.4×23.7×10.3 мм | -55…+105 °C | В корзину Убрать |
| МДМ25-1Б24РС | 25 | =28 В (9…40)/(8…50)@0.1с | =24 В | 1.04 А | 19.4×23.7×10.3 мм | -55…+105 °C | В корзину Убрать |
| МДМ25-1Б28РС | 25 | =28 В (9…40)/(8…50)@0.1с | =28 В | 0.89 А | 19.4×23.7×10.3 мм | -55…+105 °C | В корзину Убрать |
| МДМ25-1Б48РС | 25 | =28 В (9…40)/(8…50)@0.1с | =48 В | 0.52 А | 19.4×23.7×10.3 мм | -55…+105 °C | В корзину Убрать |
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
