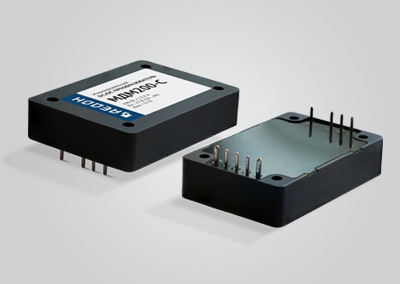

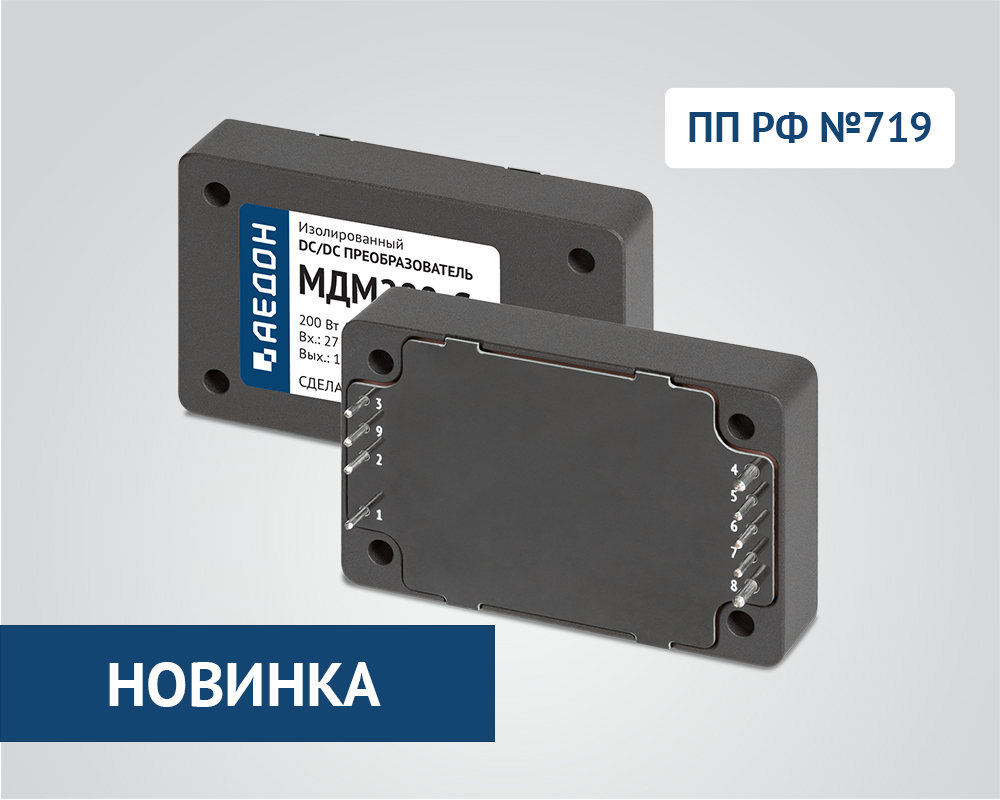

МДМ200-С
- Мощность
- 200 Вт
- Размеры
- 58.4×36.8×12.7 мм
- Входное напряжение
- =28 В (16…40)/(10…50)@0.1с
- Выходное напряжение
-
=5 В
=12 В
=15 В
=24 В
=28 В
=48 В
- Максимальный выходной ток
- 13.3 А; 16.7 А; 30 А; 4.2 А; 7.2 А; 8.3 А
- Типовой КПД
- 91%
- Рабочая температура
- -55…+105 °C
Описание серии МДМ-С
МДМ-С — унифицированные изолированные DC/DC преобразователи в форм-факторе BRICK для замены популярных зарубежных изделий. Линейка МДМ-С ориентирована для применения в жестких условиях, где требуется повышенная надежность и соответствие стандартам электропитания для наземной или авиационной техники, а также предъявляются высокие требования к электромагнитной совместимости.
Построение системы электропитания на базе преобразователей МДМ-С совместно с фильтром кондуктивных помех МФ-С и модулем удержания МУ-А позволит организовать стабильное питание нагрузок при пропадании бортовой сети и высоким уровнем ЭМС в широком температурном диапазоне –55…+105 °С без ухудшения характеристик.
По факту завершения ОКР характеристики могут быть изменены.
Преобразователи рекомендуется применять при модернизации и в новых разработках, где предъявляются требования к массогабаритным показателям, расширенным диапазонам питающей сети, защищенности от внешних воздействующих факторов и сниженным уровням шумов.
Документация модели
Модельный ряд МДМ200-С
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ200-1В05ххС | 200 | =28 В (16…40)/(10…50)@0.1с | =5 В | 30 А | 58.4×36.8×12.7 мм | -55…+105 °C | В корзину Убрать |
| МДМ200-1В12ххС | 200 | =28 В (16…40)/(10…50)@0.1с | =12 В | 16.7 А | 58.4×36.8×12.7 мм | -55…+105 °C | В корзину Убрать |
| МДМ200-1В15ххС | 200 | =28 В (16…40)/(10…50)@0.1с | =15 В | 13.3 А | 58.4×36.8×12.7 мм | -55…+105 °C | В корзину Убрать |
| МДМ200-1В24ххС | 200 | =28 В (16…40)/(10…50)@0.1с | =24 В | 8.3 А | 58.4×36.8×12.7 мм | -55…+105 °C | В корзину Убрать |
| МДМ200-1В28ххС | 200 | =28 В (16…40)/(10…50)@0.1с | =28 В | 7.2 А | 58.4×36.8×12.7 мм | -55…+105 °C | В корзину Убрать |
| МДМ200-1В48ххС | 200 | =28 В (16…40)/(10…50)@0.1с | =48 В | 4.2 А | 58.4×36.8×12.7 мм | -55…+105 °C | В корзину Убрать |
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
