МДМ160-В (HV)
- Мощность
- 80 Вт ; 120 Вт ; 160 Вт
- Размеры
- 107×67.7×12.85 мм
- Входное напряжение
-
=110 В (82…154)/(82…170.5)@1с
=230 В (175…350)/(175…400)@1с
- Выходное напряжение
-
=5 В
=12 В
=15 В
=24 В
=27 В
- Максимальный выходной ток
- 10 А; 10.67 А; 13.33 А; 16 А; 2.96 А; 24 А; 3.33 А; 30 А; 4.44 А; 5 А; 5.33 А; 5.93 А; 6.67 А; 8 А
- Типовой КПД
- 78-88 %
- Гарантия
- 20 лет
- Рабочая температура
-
-60…+90 °C
-60…+125 °C

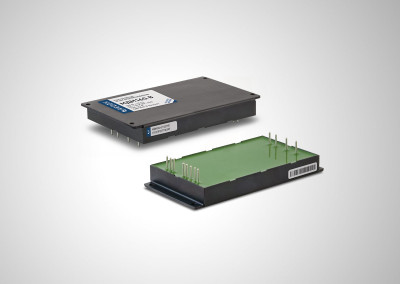

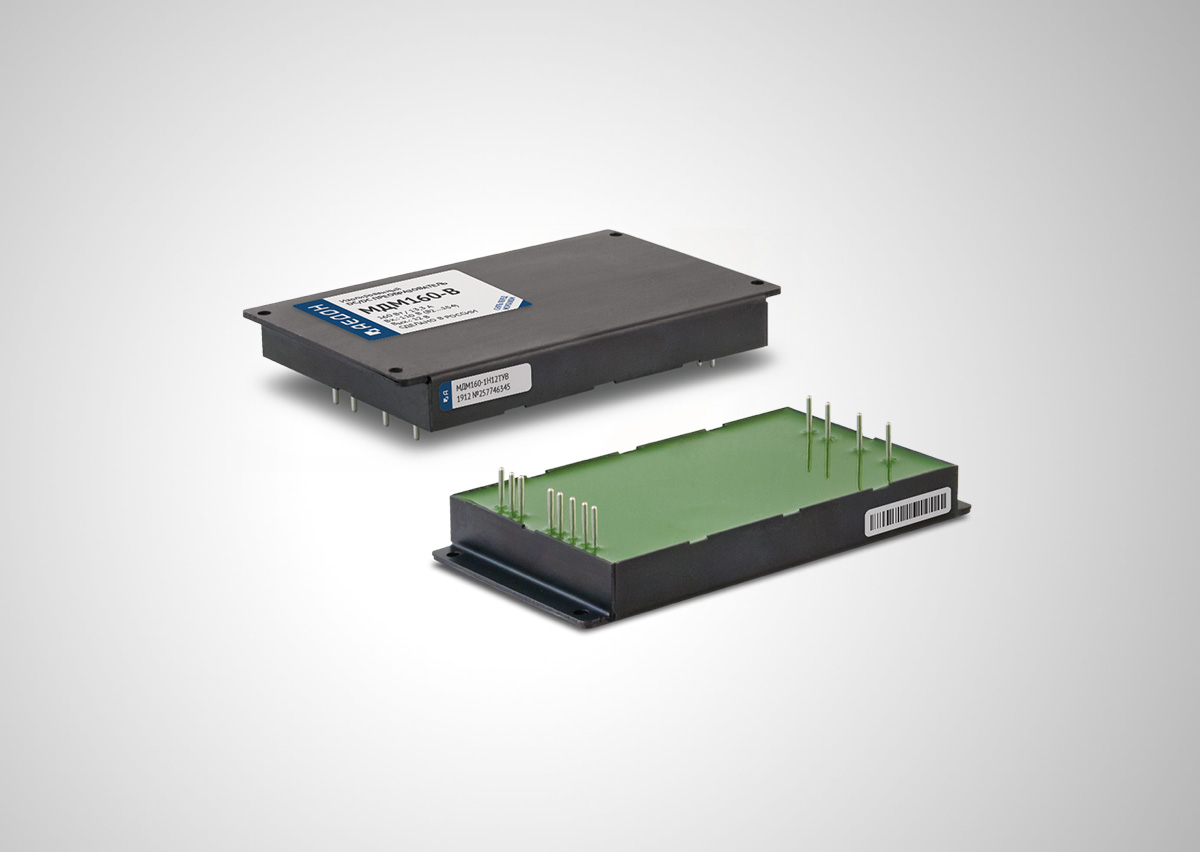

.jpg "DC/DC преобразователи МДМ-В (HV) - МДМ160-В (HV) — продукция АЕДОН")
Описание серии МДМ-В (HV)
Модули серии МДМ-В (HV) с индексами входных сетей «Н» и «М» предназначены для преобразования высоковольтного постоянного напряжения от резервного источника питания или шины, формируемой бортовым генератором и выпрямителем с напряжением в диапазонах от 82 до 350 В.
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 80 В.
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 80 В.
Модельный ряд МДМ160-В (HV)
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ80-1М05МУВ | 80 | =230 В (175…350)/(175…400)@1с | =5 В | 16 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1М05ТУВ | 80 | =230 В (175…350)/(175…400)@1с | =5 В | 16 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1М12МУВ | 80 | =230 В (175…350)/(175…400)@1с | =12 В | 6.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1М12ТУВ | 80 | =230 В (175…350)/(175…400)@1с | =12 В | 6.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1М15МУВ | 80 | =230 В (175…350)/(175…400)@1с | =15 В | 5.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1М15ТУВ | 80 | =230 В (175…350)/(175…400)@1с | =15 В | 5.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1М24МУВ | 80 | =230 В (175…350)/(175…400)@1с | =24 В | 3.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1М24ТУВ | 80 | =230 В (175…350)/(175…400)@1с | =24 В | 3.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1М27МУВ | 80 | =230 В (175…350)/(175…400)@1с | =27 В | 2.96 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1М27ТУВ | 80 | =230 В (175…350)/(175…400)@1с | =27 В | 2.96 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1Н05МУВ | 80 | =110 В (82…154)/(82…170.5)@1с | =5 В | 16 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1Н05ТУВ | 80 | =110 В (82…154)/(82…170.5)@1с | =5 В | 16 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1Н12МУВ | 80 | =110 В (82…154)/(82…170.5)@1с | =12 В | 6.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1Н12ТУВ | 80 | =110 В (82…154)/(82…170.5)@1с | =12 В | 6.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1Н15МУВ | 80 | =110 В (82…154)/(82…170.5)@1с | =15 В | 5.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1Н15ТУВ | 80 | =110 В (82…154)/(82…170.5)@1с | =15 В | 5.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1Н24МУВ | 80 | =110 В (82…154)/(82…170.5)@1с | =24 В | 3.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1Н24ТУВ | 80 | =110 В (82…154)/(82…170.5)@1с | =24 В | 3.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1Н27МУВ | 80 | =110 В (82…154)/(82…170.5)@1с | =27 В | 2.96 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1Н27ТУВ | 80 | =110 В (82…154)/(82…170.5)@1с | =27 В | 2.96 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1М05МУВ | 120 | =230 В (175…350)/(175…400)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1М05ТУВ | 120 | =230 В (175…350)/(175…400)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1М12МУВ | 120 | =230 В (175…350)/(175…400)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1М12ТУВ | 120 | =230 В (175…350)/(175…400)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1М15МУВ | 120 | =230 В (175…350)/(175…400)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1М15ТУВ | 120 | =230 В (175…350)/(175…400)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1М24МУВ | 120 | =230 В (175…350)/(175…400)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1М24ТУВ | 120 | =230 В (175…350)/(175…400)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1М27МУВ | 120 | =230 В (175…350)/(175…400)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1М27ТУВ | 120 | =230 В (175…350)/(175…400)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Н05МУВ | 120 | =110 В (82…154)/(82…170.5)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Н05ТУВ | 120 | =110 В (82…154)/(82…170.5)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Н12МУВ | 120 | =110 В (82…154)/(82…170.5)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Н12ТУВ | 120 | =110 В (82…154)/(82…170.5)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Н15МУВ | 120 | =110 В (82…154)/(82…170.5)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Н15ТУВ | 120 | =110 В (82…154)/(82…170.5)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Н24МУВ | 120 | =110 В (82…154)/(82…170.5)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Н24ТУВ | 120 | =110 В (82…154)/(82…170.5)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Н27МУВ | 120 | =110 В (82…154)/(82…170.5)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Н27ТУВ | 120 | =110 В (82…154)/(82…170.5)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1М05МУВ | 160 | =230 В (175…350)/(175…400)@1с | =5 В | 30 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1М05ТУВ | 160 | =230 В (175…350)/(175…400)@1с | =5 В | 30 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1М12МУВ | 160 | =230 В (175…350)/(175…400)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1М12ТУВ | 160 | =230 В (175…350)/(175…400)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1М15МУВ | 160 | =230 В (175…350)/(175…400)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1М15ТУВ | 160 | =230 В (175…350)/(175…400)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1М24МУВ | 160 | =230 В (175…350)/(175…400)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1М24ТУВ | 160 | =230 В (175…350)/(175…400)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1М27МУВ | 160 | =230 В (175…350)/(175…400)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1М27ТУВ | 160 | =230 В (175…350)/(175…400)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Н05МУВ | 160 | =110 В (82…154)/(82…170.5)@1с | =5 В | 30 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Н05ТУВ | 160 | =110 В (82…154)/(82…170.5)@1с | =5 В | 30 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Н12МУВ | 160 | =110 В (82…154)/(82…170.5)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Н12ТУВ | 160 | =110 В (82…154)/(82…170.5)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Н15МУВ | 160 | =110 В (82…154)/(82…170.5)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Н15ТУВ | 160 | =110 В (82…154)/(82…170.5)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Н24МУВ | 160 | =110 В (82…154)/(82…170.5)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Н24ТУВ | 160 | =110 В (82…154)/(82…170.5)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Н27МУВ | 160 | =110 В (82…154)/(82…170.5)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Н27ТУВ | 160 | =110 В (82…154)/(82…170.5)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
