МДМ1000-В (HV)
- Мощность
- 1000 Вт
- Размеры
- 168×122×16 мм
- Входное напряжение
-
=110 В (82…154)/(82…170.5)@1с
=230 В (175…350)/(175…400)@1с
- Выходное напряжение
-
=24 В
=27 В
- Максимальный выходной ток
- 37.04 А; 40 А
- Типовой КПД
- 89-93 %
- Гарантия
- 20 лет
- Рабочая температура
-
-60…+90 °C
-60…+125 °C

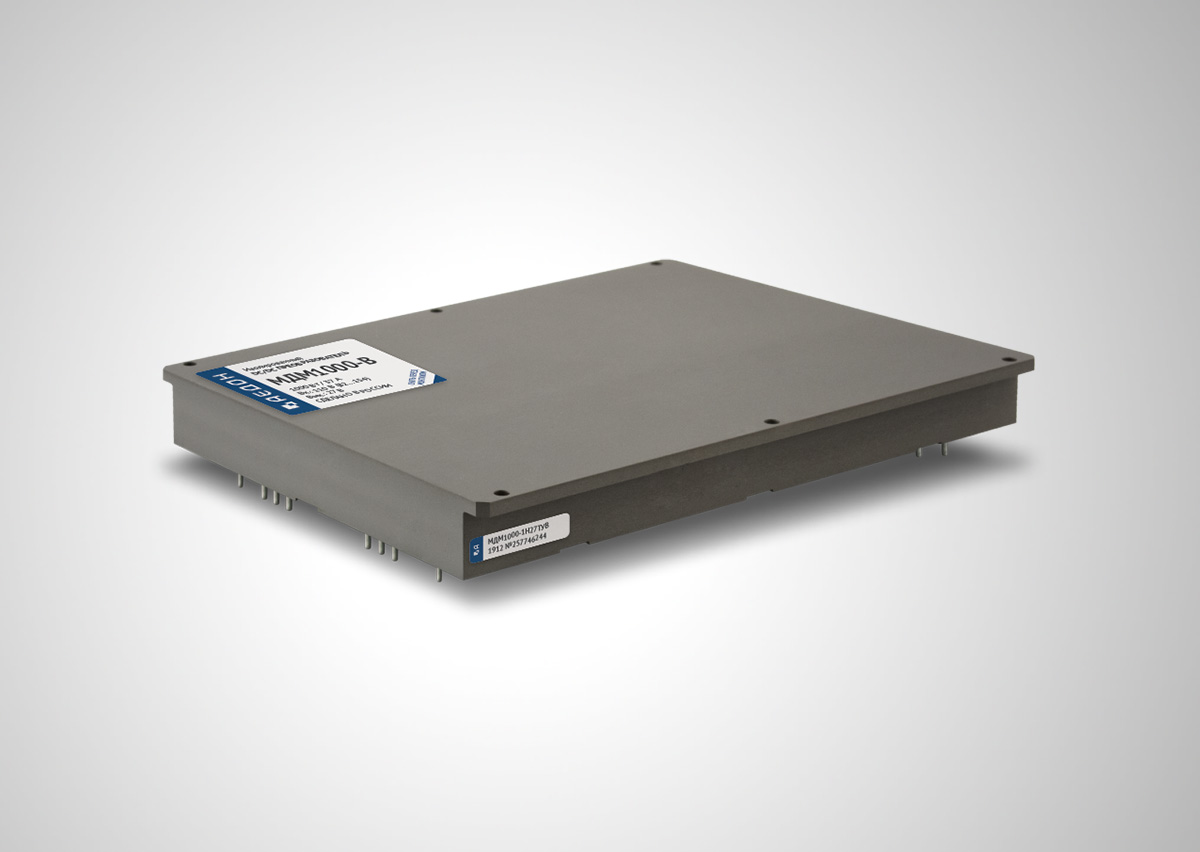

.jpg "DC/DC преобразователи МДМ-В (HV) - МДМ1000-В (HV) — продукция АЕДОН")
Описание серии МДМ-В (HV)
Модули серии МДМ-В (HV) с индексами входных сетей «Н» и «М» предназначены для преобразования высоковольтного постоянного напряжения от резервного источника питания или шины, формируемой бортовым генератором и выпрямителем с напряжением в диапазонах от 82 до 350 В.
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 80 В.
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 80 В.
Модельный ряд МДМ1000-В (HV)
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ1000-1М24МУВ | 1000 | =230 В (175…350)/(175…400)@1с | =24 В | 40 А | 168×122×16 мм | -60…+90 °C | В корзину Убрать |
| МДМ1000-1М24ТУВ | 1000 | =230 В (175…350)/(175…400)@1с | =24 В | 40 А | 168×122×16 мм | -60…+125 °C | В корзину Убрать |
| МДМ1000-1М27МУВ | 1000 | =230 В (175…350)/(175…400)@1с | =27 В | 37.04 А | 168×122×16 мм | -60…+90 °C | В корзину Убрать |
| МДМ1000-1М27ТУВ | 1000 | =230 В (175…350)/(175…400)@1с | =27 В | 37.04 А | 168×122×16 мм | -60…+125 °C | В корзину Убрать |
| МДМ1000-1Н27МУВ | 1000 | =110 В (82…154)/(82…170.5)@1с | =27 В | 37.04 А | 168×122×16 мм | -60…+90 °C | В корзину Убрать |
| МДМ1000-1Н27ТУВ | 1000 | =110 В (82…154)/(82…170.5)@1с | =27 В | 37.04 А | 168×122×16 мм | -60…+125 °C | В корзину Убрать |
Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
