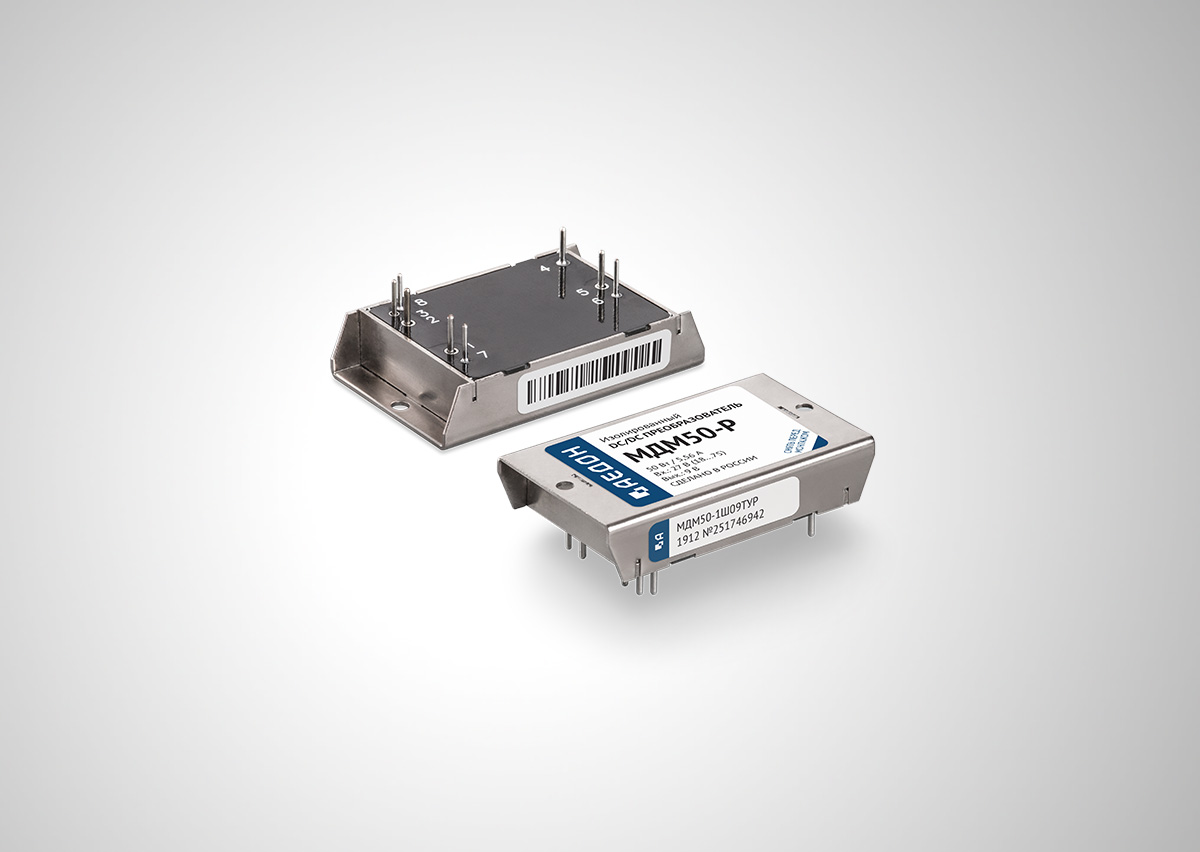

МДМ50-Р

Мощность
40 Вт ; 50 Вт
Размеры
50×30.2×10.25 мм
Входное напряжение
=12 В (9…36)/(9…40)@1с
=24 В (18…75)/(17…84)@1с
Выходное напряжение
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
Максимальный выходной ток
1.48 А; 1.67 А; 1.85 А; 10 А; 2.08 А; 2.67 А; 3.33 А; 4.17 А; 4.44 А; 5.56 А; 8 А
Типовой КПД
88%
Рабочая температура
-60…+125 °C
-60…+90 °C

Описание серии МДМ-Р

Серия ультракомпактных преобразователей IV поколения с выходной мощностью от 6 до 500 Вт. За счет применения запатентованных решений энергетическая плотность увеличена более чем в 2 раза по сравнению с предыдущим поколением. Изделия оптимизированы для использования в жестких условиях эксплуатации.

Номер ТУ: АНЖЕ.436630.004ТУ

Примечание: Сроки поставки уточняйте у менеджеров.

Модельный ряд МДМ50-Р

Показать все
Наименование Мощность Входное напряжение Выходное напряжение Макс. вых. ток* Размеры Диапазон рабочих температур Заказ
МДМ40-1Б3.3МУР 40 =12 В (9…36)/(9…40)@1с =3.3 В 10 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Б3.3ТУР 40 =12 В (9…36)/(9…40)@1с =3.3 В 10 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ40-1Б05МУР 40 =12 В (9…36)/(9…40)@1с =5 В 8 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Б05ТУР 40 =12 В (9…36)/(9…40)@1с =5 В 8 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ40-1Б09МУР 40 =12 В (9…36)/(9…40)@1с =9 В 4.44 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Б09ТУР 40 =12 В (9…36)/(9…40)@1с =9 В 4.44 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ40-1Б12МУР 40 =12 В (9…36)/(9…40)@1с =12 В 3.33 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Б12ТУР 40 =12 В (9…36)/(9…40)@1с =12 В 3.33 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ40-1Б15МУР 40 =12 В (9…36)/(9…40)@1с =15 В 2.67 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Б15ТУР 40 =12 В (9…36)/(9…40)@1с =15 В 2.67 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ40-1Б24МУР 40 =12 В (9…36)/(9…40)@1с =24 В 1.67 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Б24ТУР 40 =12 В (9…36)/(9…40)@1с =24 В 1.67 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ40-1Б27МУР 40 =12 В (9…36)/(9…40)@1с =27 В 1.48 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Б27ТУР 40 =12 В (9…36)/(9…40)@1с =27 В 1.48 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ40-1Ш3.3МУР 40 =24 В (18…75)/(17…84)@1с =3.3 В 10 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Ш3.3ТУР 40 =24 В (18…75)/(17…84)@1с =3.3 В 10 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ40-1Ш05МУР 40 =24 В (18…75)/(17…84)@1с =5 В 8 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Ш05ТУР 40 =24 В (18…75)/(17…84)@1с =5 В 8 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ40-1Ш09МУР 40 =24 В (18…75)/(17…84)@1с =9 В 4.44 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Ш09ТУР 40 =24 В (18…75)/(17…84)@1с =9 В 4.44 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ40-1Ш12МУР 40 =24 В (18…75)/(17…84)@1с =12 В 3.33 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Ш12ТУР 40 =24 В (18…75)/(17…84)@1с =12 В 3.33 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ40-1Ш15МУР 40 =24 В (18…75)/(17…84)@1с =15 В 2.67 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Ш15ТУР 40 =24 В (18…75)/(17…84)@1с =15 В 2.67 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ40-1Ш24МУР 40 =24 В (18…75)/(17…84)@1с =24 В 1.67 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Ш24ТУР 40 =24 В (18…75)/(17…84)@1с =24 В 1.67 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ40-1Ш27МУР 40 =24 В (18…75)/(17…84)@1с =27 В 1.48 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ40-1Ш27ТУР 40 =24 В (18…75)/(17…84)@1с =27 В 1.48 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Б3.3МУР 50 =12 В (9…36)/(9…40)@1с =3.3 В 10 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Б3.3ТУР 50 =12 В (9…36)/(9…40)@1с =3.3 В 10 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Б05МУР 50 =12 В (9…36)/(9…40)@1с =5 В 10 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Б05ТУР 50 =12 В (9…36)/(9…40)@1с =5 В 10 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Б09МУР 50 =12 В (9…36)/(9…40)@1с =9 В 5.56 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Б09ТУР 50 =12 В (9…36)/(9…40)@1с =9 В 5.56 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Б12МУР 50 =12 В (9…36)/(9…40)@1с =12 В 4.17 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Б12ТУР 50 =12 В (9…36)/(9…40)@1с =12 В 4.17 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Б15МУР 50 =12 В (9…36)/(9…40)@1с =15 В 3.33 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Б15ТУР 50 =12 В (9…36)/(9…40)@1с =15 В 3.33 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Б24МУР 50 =12 В (9…36)/(9…40)@1с =24 В 2.08 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Б24ТУР 50 =12 В (9…36)/(9…40)@1с =24 В 2.08 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Б27МУР 50 =12 В (9…36)/(9…40)@1с =27 В 1.85 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Б27ТУР 50 =12 В (9…36)/(9…40)@1с =27 В 1.85 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Ш3.3МУР 50 =24 В (18…75)/(17…84)@1с =3.3 В 10 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Ш3.3ТУР 50 =24 В (18…75)/(17…84)@1с =3.3 В 10 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Ш05МУР 50 =24 В (18…75)/(17…84)@1с =5 В 10 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Ш05ТУР 50 =24 В (18…75)/(17…84)@1с =5 В 10 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Ш09МУР 50 =24 В (18…75)/(17…84)@1с =9 В 5.56 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Ш09ТУР 50 =24 В (18…75)/(17…84)@1с =9 В 5.56 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Ш12МУР 50 =24 В (18…75)/(17…84)@1с =12 В 4.17 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Ш12ТУР 50 =24 В (18…75)/(17…84)@1с =12 В 4.17 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Ш15МУР 50 =24 В (18…75)/(17…84)@1с =15 В 3.33 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Ш15ТУР 50 =24 В (18…75)/(17…84)@1с =15 В 3.33 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Ш24МУР 50 =24 В (18…75)/(17…84)@1с =24 В 2.08 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Ш24ТУР 50 =24 В (18…75)/(17…84)@1с =24 В 2.08 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ50-1Ш27МУР 50 =24 В (18…75)/(17…84)@1с =27 В 1.85 А 50×30.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ50-1Ш27ТУР 50 =24 В (18…75)/(17…84)@1с =27 В 1.85 А 50×30.2×10.25 мм -60…+125 °C В корзину Убрать

Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).

* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля

Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
