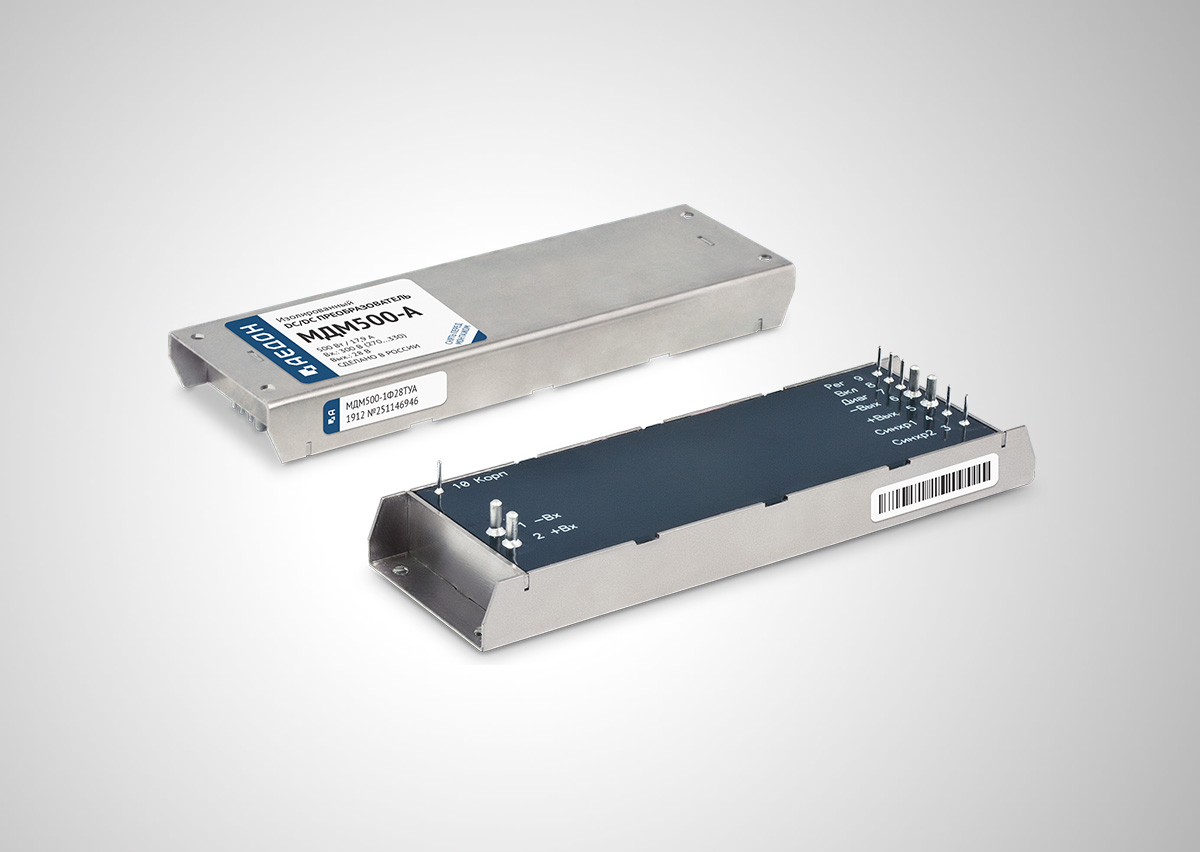

МДМ500-А

Мощность
340 Вт ; 500 Вт
Размеры
120.9×38×12.85 мм
105×48×12.85 мм
Входное напряжение
=27 В (22…33)
=300 В (270…330)
=60 В (44…66)
Выходное напряжение
=7.5 В
=9 В
=12.5 В
=28 В
=36 В
=40 В
=50 В
Максимальный выходной ток
10 А; 12.14 А; 12.5 А; 13.89 А; 17.86 А; 27.2 А; 30 А; 6.8 А; 8.5 А; 9.44 А
Типовой КПД
90%
Рабочая температура
-60…+125 °C
-50…+110 °C

Описание серии МДМ-А

Источники, оптимизированные для систем электропитания потребителей с ярко выраженным динамическим характером нагрузки, отличаются значительно более быстрой обратной связью. Оригинальное схемотехническое решение позволяет уменьшить необходимый объем емкостных накопителей и дает выигрыш в массогабаритных характеристиках и надежности.

Номер ТУ: БКЯЮ.436630.035ТУ

Примечание: серия находится на этапе сдачи ОКР. Сроки поставки уточняйте у менеджеров.

Модельный ряд МДМ500-А

Показать все
Наименование Мощность Входное напряжение Выходное напряжение Макс. вых. ток* Размеры Диапазон рабочих температур Заказ
МДМ500-1У28ПДА 500 =27 В (22…33) =28 В 17.86 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1У28ПУА 500 =27 В (22…33) =28 В 17.86 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1У28ТДА 500 =27 В (22…33) =28 В 17.86 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1У28ТУА 500 =27 В (22…33) =28 В 17.86 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1У36ПДА 500 =27 В (22…33) =36 В 13.89 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1У36ПУА 500 =27 В (22…33) =36 В 13.89 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1У36ТДА 500 =27 В (22…33) =36 В 13.89 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1У36ТУА 500 =27 В (22…33) =36 В 13.89 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1У40ПДА 500 =27 В (22…33) =40 В 12.5 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1У40ПУА 500 =27 В (22…33) =40 В 12.5 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1У40ТДА 500 =27 В (22…33) =40 В 12.5 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1У40ТУА 500 =27 В (22…33) =40 В 12.5 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1У50ПДА 500 =27 В (22…33) =50 В 10 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1У50ПУА 500 =27 В (22…33) =50 В 10 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1У50ТДА 500 =27 В (22…33) =50 В 10 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1У50ТУА 500 =27 В (22…33) =50 В 10 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Ф28ПДА 500 =300 В (270…330) =28 В 17.86 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Ф28ПУА 500 =300 В (270…330) =28 В 17.86 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Ф28ТДА 500 =300 В (270…330) =28 В 17.86 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Ф28ТУА 500 =300 В (270…330) =28 В 17.86 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Ф36ПДА 500 =300 В (270…330) =36 В 13.89 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Ф36ПУА 500 =300 В (270…330) =36 В 13.89 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Ф36ТДА 500 =300 В (270…330) =36 В 13.89 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Ф36ТУА 500 =300 В (270…330) =36 В 13.89 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Ф40ПДА 500 =300 В (270…330) =40 В 12.5 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Ф40ПУА 500 =300 В (270…330) =40 В 12.5 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Ф40ТДА 500 =300 В (270…330) =40 В 12.5 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Ф40ТУА 500 =300 В (270…330) =40 В 12.5 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Ф50ПДА 500 =300 В (270…330) =50 В 10 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Ф50ПУА 500 =300 В (270…330) =50 В 10 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Ф50ТДА 500 =300 В (270…330) =50 В 10 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Ф50ТУА 500 =300 В (270…330) =50 В 10 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Э28ПДА 500 =60 В (44…66) =28 В 17.86 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Э28ПУА 500 =60 В (44…66) =28 В 17.86 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Э28ТДА 500 =60 В (44…66) =28 В 17.86 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Э28ТУА 500 =60 В (44…66) =28 В 17.86 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Э36ПДА 500 =60 В (44…66) =36 В 13.89 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Э36ПУА 500 =60 В (44…66) =36 В 13.89 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Э36ТДА 500 =60 В (44…66) =36 В 13.89 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Э36ТУА 500 =60 В (44…66) =36 В 13.89 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Э40ПДА 500 =60 В (44…66) =40 В 12.5 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Э40ПУА 500 =60 В (44…66) =40 В 12.5 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Э40ТДА 500 =60 В (44…66) =40 В 12.5 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Э40ТУА 500 =60 В (44…66) =40 В 12.5 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Э50ПДА 500 =60 В (44…66) =50 В 10 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Э50ПУА 500 =60 В (44…66) =50 В 10 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ500-1Э50ТДА 500 =60 В (44…66) =50 В 10 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1Э50ТУА 500 =60 В (44…66) =50 В 10 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У08ПДА 340 =27 В (22…33) =7.5 В 30 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У08ПУА 340 =27 В (22…33) =7.5 В 30 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У08ТДА 340 =27 В (22…33) =7.5 В 30 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У08ТУА 340 =27 В (22…33) =7.5 В 30 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У09ПДА 340 =27 В (22…33) =9 В 30 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У09ПУА 340 =27 В (22…33) =9 В 30 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У09ТДА 340 =27 В (22…33) =9 В 30 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У09ТУА 340 =27 В (22…33) =9 В 30 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У12.5ПДА 340 =27 В (22…33) =12.5 В 27.2 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У12.5ПУА 340 =27 В (22…33) =12.5 В 27.2 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У12.5ТДА 340 =27 В (22…33) =12.5 В 27.2 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У12.5ТУА 340 =27 В (22…33) =12.5 В 27.2 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У28ПДА 340 =27 В (22…33) =28 В 12.14 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У28ПУА 340 =27 В (22…33) =28 В 12.14 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У28ТДА 340 =27 В (22…33) =28 В 12.14 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У28ТУА 340 =27 В (22…33) =28 В 12.14 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У36ПДА 340 =27 В (22…33) =36 В 9.44 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У36ПУА 340 =27 В (22…33) =36 В 9.44 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У36ТДА 340 =27 В (22…33) =36 В 9.44 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У36ТУА 340 =27 В (22…33) =36 В 9.44 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У40ПДА 340 =27 В (22…33) =40 В 8.5 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У40ПУА 340 =27 В (22…33) =40 В 8.5 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У40ТДА 340 =27 В (22…33) =40 В 8.5 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У40ТУА 340 =27 В (22…33) =40 В 8.5 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У50ПДА 340 =27 В (22…33) =50 В 6.8 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У50ПУА 340 =27 В (22…33) =50 В 6.8 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1У50ТДА 340 =27 В (22…33) =50 В 6.8 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1У50ТУА 340 =27 В (22…33) =50 В 6.8 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф08ПДА 340 =300 В (270…330) =7.5 В 30 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф08ПУА 340 =300 В (270…330) =7.5 В 30 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф08ТДА 340 =300 В (270…330) =7.5 В 30 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф08ТУА 340 =300 В (270…330) =7.5 В 30 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф09ПДА 340 =300 В (270…330) =9 В 30 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф09ПУА 340 =300 В (270…330) =9 В 30 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф09ТДА 340 =300 В (270…330) =9 В 30 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф09ТУА 340 =300 В (270…330) =9 В 30 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф12.5ПДА 340 =300 В (270…330) =12.5 В 27.2 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф12.5ПУА 340 =300 В (270…330) =12.5 В 27.2 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф12.5ТДА 340 =300 В (270…330) =12.5 В 27.2 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф12.5ТУА 340 =300 В (270…330) =12.5 В 27.2 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф28ПДА 340 =300 В (270…330) =28 В 12.14 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф28ПУА 340 =300 В (270…330) =28 В 12.14 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф28ТДА 340 =300 В (270…330) =28 В 12.14 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф28ТУА 340 =300 В (270…330) =28 В 12.14 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф36ПДА 340 =300 В (270…330) =36 В 9.44 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф36ПУА 340 =300 В (270…330) =36 В 9.44 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф36ТДА 340 =300 В (270…330) =36 В 9.44 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф36ТУА 340 =300 В (270…330) =36 В 9.44 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф40ПДА 340 =300 В (270…330) =40 В 8.5 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф40ПУА 340 =300 В (270…330) =40 В 8.5 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф40ТДА 340 =300 В (270…330) =40 В 8.5 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф40ТУА 340 =300 В (270…330) =40 В 8.5 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф50ПДА 340 =300 В (270…330) =50 В 6.8 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф50ПУА 340 =300 В (270…330) =50 В 6.8 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Ф50ТДА 340 =300 В (270…330) =50 В 6.8 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Ф50ТУА 340 =300 В (270…330) =50 В 6.8 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э08ПДА 340 =60 В (44…66) =7.5 В 30 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э08ПУА 340 =60 В (44…66) =7.5 В 30 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э08ТДА 340 =60 В (44…66) =7.5 В 30 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э08ТУА 340 =60 В (44…66) =7.5 В 30 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э09ПДА 340 =60 В (44…66) =9 В 30 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э09ПУА 340 =60 В (44…66) =9 В 30 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э09ТДА 340 =60 В (44…66) =9 В 30 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э09ТУА 340 =60 В (44…66) =9 В 30 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э12.5ПДА 340 =60 В (44…66) =12.5 В 27.2 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э12.5ПУА 340 =60 В (44…66) =12.5 В 27.2 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э12.5ТДА 340 =60 В (44…66) =12.5 В 27.2 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э12.5ТУА 340 =60 В (44…66) =12.5 В 27.2 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э28ПДА 340 =60 В (44…66) =28 В 12.14 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э28ПУА 340 =60 В (44…66) =28 В 12.14 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э28ТДА 340 =60 В (44…66) =28 В 12.14 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э28ТУА 340 =60 В (44…66) =28 В 12.14 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э36ПДА 340 =60 В (44…66) =36 В 9.44 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э36ПУА 340 =60 В (44…66) =36 В 9.44 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э36ТДА 340 =60 В (44…66) =36 В 9.44 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э36ТУА 340 =60 В (44…66) =36 В 9.44 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э40ПДА 340 =60 В (44…66) =40 В 8.5 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э40ПУА 340 =60 В (44…66) =40 В 8.5 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э40ТДА 340 =60 В (44…66) =40 В 8.5 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э40ТУА 340 =60 В (44…66) =40 В 8.5 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э50ПДА 340 =60 В (44…66) =50 В 6.8 А 105×48×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э50ПУА 340 =60 В (44…66) =50 В 6.8 А 120.9×38×12.85 мм -50…+110 °C В корзину Убрать
МДМ340-1Э50ТДА 340 =60 В (44…66) =50 В 6.8 А 105×48×12.85 мм -60…+125 °C В корзину Убрать
МДМ340-1Э50ТУА 340 =60 В (44…66) =50 В 6.8 А 120.9×38×12.85 мм -60…+125 °C В корзину Убрать

Габариты указаны с учетом крепежных фланцев, а также без для модулей, поставляемых как с фланцами, так и без них.

* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля

Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.

Заказ обратного звонка

Нажимая на кнопку вы соглашаетесь
с политикой конфиденциальности

Заявка на семинар

Нажимая на кнопку вы соглашаетесь
с политикой конфиденциальности

Оформление заказа

Наши менеджеры помогут вам составить заявку, но Вы можете оформить её самостоятельно

Для этого скачайте и заполните формы преложеные ниже.

Для оформления заказа при первом обращении необходимо дополнительно заполнить две формы заявки. Общая информация о предприятии необходима для выставления счета.

Достаточно скачать файлы с формами, заполнить их и отправить нам по факсу (473) 2-519-518 или e-mail: mail@aedon.ru.

Если Вы считаете, что перечисленные формы заявок не могут учесть все особенности Вашего заказа, мы предлагаем обратиться за консультацией к техническим специалистам нашей компании.

Нажимая на кнопку вы соглашаетесь
с политикой конфиденциальности

Заказать нестандартную продукцию

Нажимая на кнопку вы соглашаетесь
с политикой конфиденциальности

Наш менеджер перезвонит по указанному Вами телефону, поможет с составлением технического задания и согласуют порядок выполнения ОКР.

Вы можете связаться с нами:

  • по телефону +7 (473) 300-300-5
  • или e-mail: mail@aedon.ru,
  • или через эту форму.

Форма обратной связи

Нажимая на кнопку вы соглашаетесь
с политикой конфиденциальности

Авторизация

Логотипы компании ООО «АЕДОН»

Оцените наш сервис
×
