Вопросы и ответы

Ответ:

Качественную фильтрацию электромагнитных помех в низкочастотной области спектра и в высокочастотной добиться одним дросселем трудновыполнимо. В связи с этим мы рекомендуем применять 2 дросселя. Отличаются дроссели типом намотки и типом сердечника, на который наматывается проводник. Дроссель L1 наматывается на ферритовом кольце с магнитной проницаемостью 2000 Гн/м. Тип намотки - бифилярный, пример на рисунке 1. Дроссель L1 Служит для фильтрации высокочастотных помех.

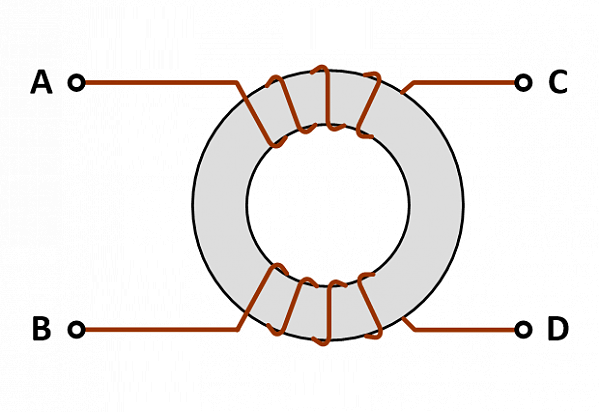

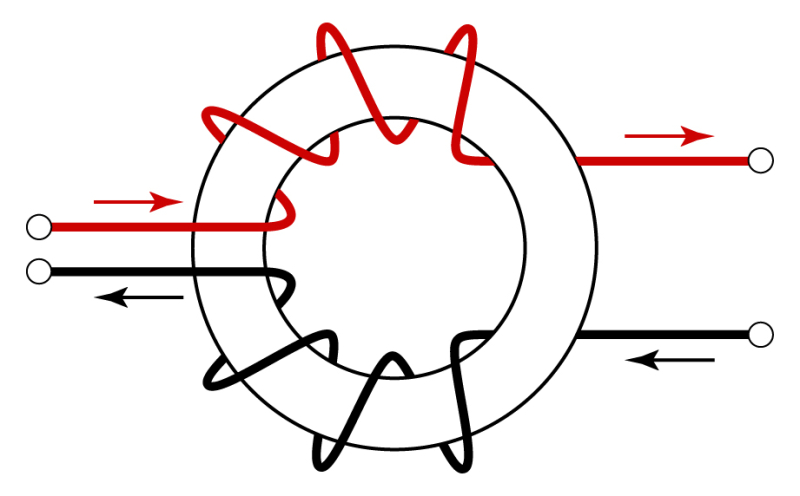

Синфазный дроссель L2 наматывается на ферритовом или нанокристаллическом кольце с магнитной проницаемостью 80 000-100 000 Гн/м. Пример намотки на рисунке 2. Дроссель L2 Служит для фильтрации низкочастотных помех.

Особенность в том, что на высоких частотах магнитная проницаемость сердечника дросселя L2 резко снижается, что приводит к уменьшению индуктивности и, как следствие, снижению эффективности фильтрации ЭМП и на этом этапе свой вклад в фильтрацию довносит дроссель L1. По данным последних исследований эффективно дополнительно включать в рекомендуемую схему пленочный Х-конденсатор С2 емкостью от 1 мкФ и электролитический конденсатор С3 (емкостью равной или чуть меньшей емкости конденсатора С5, рекомендуемой ТУ) согласно схеме приведенной на рисунке 3. Это позволить внести существенное затухание в первые гармоники.

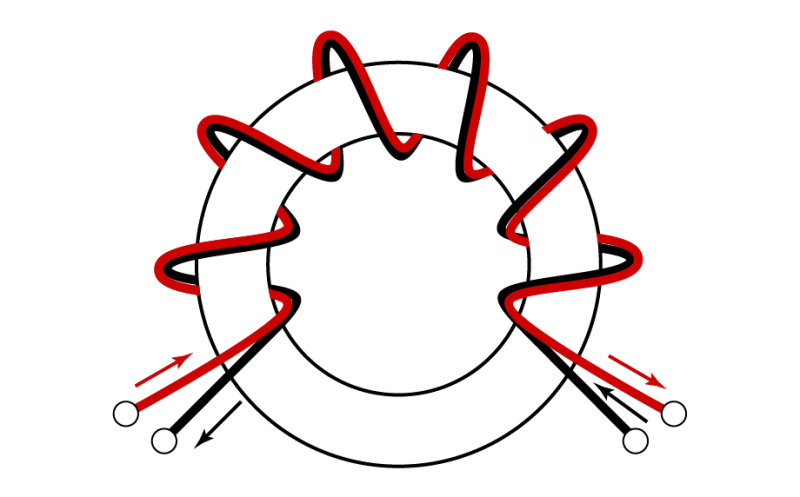

Рисунок 1 - Дроссель L1                           Рисунок 2 - Дроссель L2

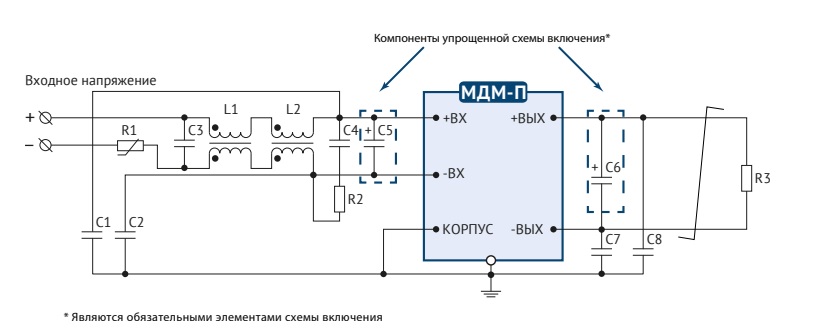

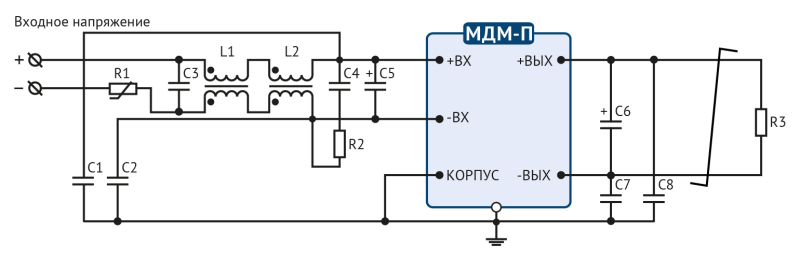

Рисунок 3 - Схема с дополнительным Х-конденсатором и электролитическим конденсатором
