МДМ40-В (HV)
- Мощность
- 30 Вт ; 40 Вт
- Размеры
- 84.5×52.7×12.85 мм
- Входное напряжение
-
=110 В (82…154)/(82…170.5)@1с
=230 В (175…350)/(175…400)@1с
- Выходное напряжение
-
=5 В
=12 В
=15 В
=24 В
=27 В
=5 В; =5 В
=12 В; =12 В
=15 В; =15 В
=24 В; =24 В
=27 В; =27 В
- Максимальный выходной ток
- 1.11 А; 1.25 А; 1.48 А; 1.67 А; 2 А; 2.5 А; 2.67 А; 3.33 А; 6 А; 8 А
- Типовой КПД
- 76-86 %
- Гарантия
- 20 лет
- Рабочая температура
-
-60…+90 °C
-60…+125 °C

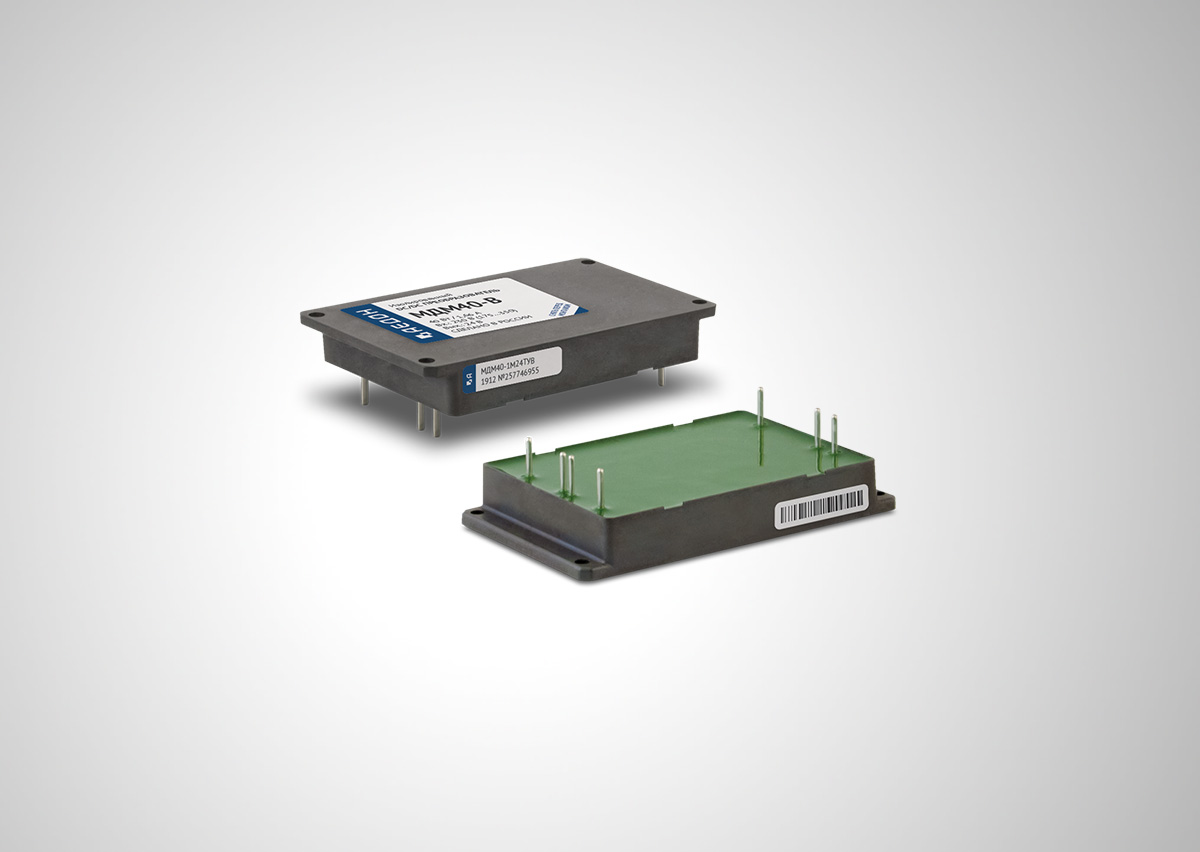

.jpg "DC/DC преобразователи МДМ-В (HV) - МДМ40-В (HV) — продукция АЕДОН (Александер Электрик ДОН)")
Описание серии МДМ-В (HV)
Модули серии МДМ-В (HV) с индексами входных сетей «Н» и «М» предназначены для преобразования высоковольтного постоянного напряжения от резервного источника питания или шины, формируемой бортовым генератором и выпрямителем с напряжением в диапазонах от 82 до 350 В.
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 80 В.
Номер ТУ: БКЯЮ.436630.004ТУ
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 80 В.
Номер ТУ: БКЯЮ.436630.004ТУ
Модельный ряд МДМ40-В (HV)
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ30-1М05МУВ | 30 | =230 В (175…350)/(175…400)@1с | =5 В | 6 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-1М05ТУВ | 30 | =230 В (175…350)/(175…400)@1с | =5 В | 6 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-1М12МУВ | 30 | =230 В (175…350)/(175…400)@1с | =12 В | 2.5 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-1М12ТУВ | 30 | =230 В (175…350)/(175…400)@1с | =12 В | 2.5 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-1М15МУВ | 30 | =230 В (175…350)/(175…400)@1с | =15 В | 2 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-1М15ТУВ | 30 | =230 В (175…350)/(175…400)@1с | =15 В | 2 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-1М24МУВ | 30 | =230 В (175…350)/(175…400)@1с | =24 В | 1.25 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-1М24ТУВ | 30 | =230 В (175…350)/(175…400)@1с | =24 В | 1.25 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-1М27МУВ | 30 | =230 В (175…350)/(175…400)@1с | =27 В | 1.11 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-1М27ТУВ | 30 | =230 В (175…350)/(175…400)@1с | =27 В | 1.11 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-1Н05МУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =5 В | 6 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-1Н05ТУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =5 В | 6 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-1Н12МУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =12 В | 2.5 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-1Н12ТУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =12 В | 2.5 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-1Н15МУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =15 В | 2 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-1Н15ТУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =15 В | 2 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-1Н24МУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =24 В | 1.25 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-1Н24ТУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =24 В | 1.25 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-1Н27МУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =27 В | 1.11 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-1Н27ТУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =27 В | 1.11 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-2М0505МУВ | 30 | =230 В (175…350)/(175…400)@1с | =5 В; =5 В | 6 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-2М0505ТУВ | 30 | =230 В (175…350)/(175…400)@1с | =5 В; =5 В | 6 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-2М1212МУВ | 30 | =230 В (175…350)/(175…400)@1с | =12 В; =12 В | 2.5 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-2М1212ТУВ | 30 | =230 В (175…350)/(175…400)@1с | =12 В; =12 В | 2.5 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-2М1515МУВ | 30 | =230 В (175…350)/(175…400)@1с | =15 В; =15 В | 2 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-2М1515ТУВ | 30 | =230 В (175…350)/(175…400)@1с | =15 В; =15 В | 2 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-2М2424МУВ | 30 | =230 В (175…350)/(175…400)@1с | =24 В; =24 В | 1.25 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-2М2424ТУВ | 30 | =230 В (175…350)/(175…400)@1с | =24 В; =24 В | 1.25 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-2М2727МУВ | 30 | =230 В (175…350)/(175…400)@1с | =27 В; =27 В | 1.11 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-2М2727ТУВ | 30 | =230 В (175…350)/(175…400)@1с | =27 В; =27 В | 1.11 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-2Н0505МУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =5 В; =5 В | 6 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-2Н0505ТУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =5 В; =5 В | 6 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-2Н1212МУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =12 В; =12 В | 2.5 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-2Н1212ТУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =12 В; =12 В | 2.5 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-2Н1515МУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =15 В; =15 В | 2 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-2Н1515ТУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =15 В; =15 В | 2 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-2Н2424МУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =24 В; =24 В | 1.25 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-2Н2424ТУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =24 В; =24 В | 1.25 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ30-2Н2727МУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =27 В; =27 В | 1.11 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ30-2Н2727ТУВ | 30 | =110 В (82…154)/(82…170.5)@1с | =27 В; =27 В | 1.11 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1М05МУВ | 40 | =230 В (175…350)/(175…400)@1с | =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1М05ТУВ | 40 | =230 В (175…350)/(175…400)@1с | =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1М12МУВ | 40 | =230 В (175…350)/(175…400)@1с | =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1М12ТУВ | 40 | =230 В (175…350)/(175…400)@1с | =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1М15МУВ | 40 | =230 В (175…350)/(175…400)@1с | =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1М15ТУВ | 40 | =230 В (175…350)/(175…400)@1с | =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1М24МУВ | 40 | =230 В (175…350)/(175…400)@1с | =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1М24ТУВ | 40 | =230 В (175…350)/(175…400)@1с | =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1М27МУВ | 40 | =230 В (175…350)/(175…400)@1с | =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1М27ТУВ | 40 | =230 В (175…350)/(175…400)@1с | =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1Н05МУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1Н05ТУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1Н12МУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1Н12ТУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1Н15МУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1Н15ТУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1Н24МУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1Н24ТУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1Н27МУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1Н27ТУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2М0505МУВ | 40 | =230 В (175…350)/(175…400)@1с | =5 В; =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2М0505ТУВ | 40 | =230 В (175…350)/(175…400)@1с | =5 В; =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2М1212МУВ | 40 | =230 В (175…350)/(175…400)@1с | =12 В; =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2М1212ТУВ | 40 | =230 В (175…350)/(175…400)@1с | =12 В; =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2М1515МУВ | 40 | =230 В (175…350)/(175…400)@1с | =15 В; =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2М1515ТУВ | 40 | =230 В (175…350)/(175…400)@1с | =15 В; =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2М2424МУВ | 40 | =230 В (175…350)/(175…400)@1с | =24 В; =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2М2424ТУВ | 40 | =230 В (175…350)/(175…400)@1с | =24 В; =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2М2727МУВ | 40 | =230 В (175…350)/(175…400)@1с | =27 В; =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2М2727ТУВ | 40 | =230 В (175…350)/(175…400)@1с | =27 В; =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2Н0505МУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =5 В; =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2Н0505ТУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =5 В; =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2Н1212МУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =12 В; =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2Н1212ТУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =12 В; =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2Н1515МУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =15 В; =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2Н1515ТУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =15 В; =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2Н2424МУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =24 В; =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2Н2424ТУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =24 В; =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2Н2727МУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =27 В; =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2Н2727ТУВ | 40 | =110 В (82…154)/(82…170.5)@1с | =27 В; =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
