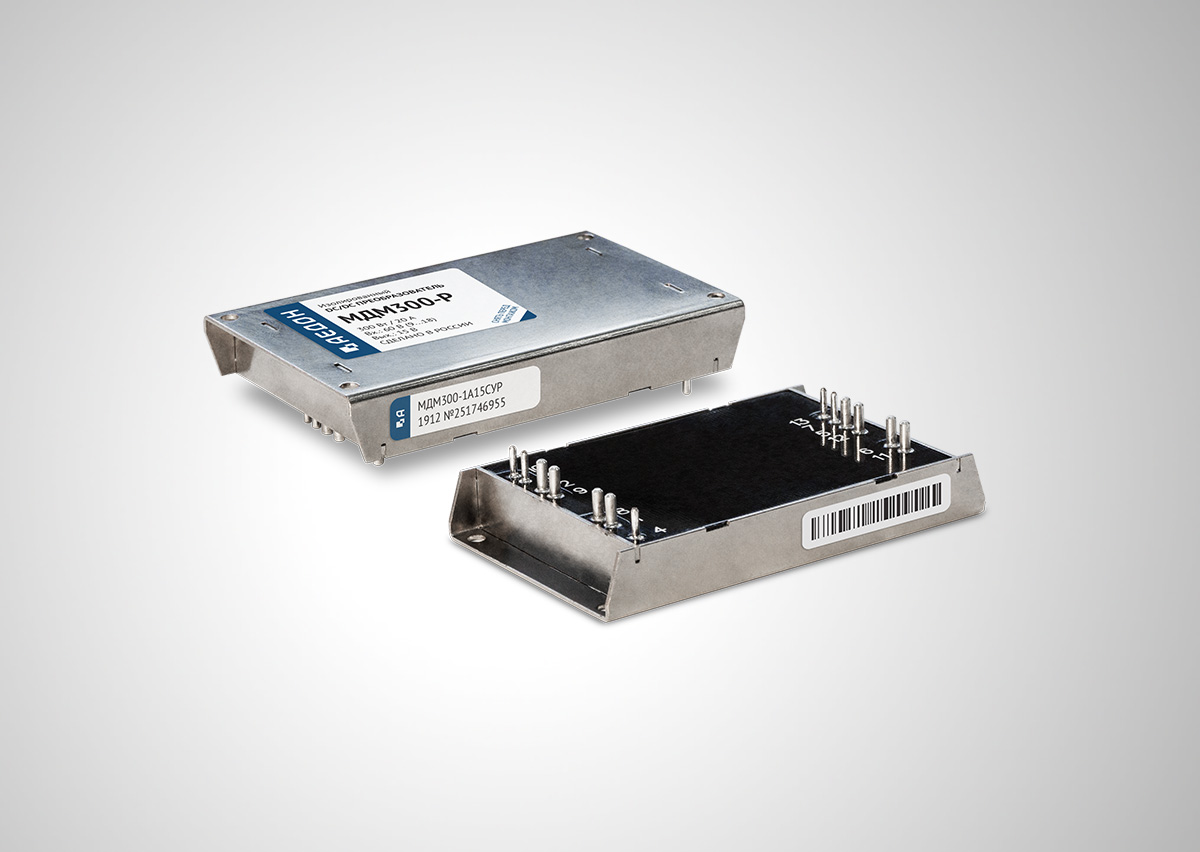

МДМ300-Р
- Мощность
- 250 Вт ; 300 Вт
- Размеры
- 84.5×52.7×12.85 мм
- Входное напряжение
-
=27 В (17…36)/(17…40)@1с
=48 В (36…75)/(36…84)@1с
- Выходное напряжение
-
=9 В
=12 В
=15 В
=24 В
=27 В
- Максимальный выходной ток
- 10.42 А; 11.11 А; 12.5 А; 16.67 А; 20 А; 20.83 А; 25 А; 27.7 А; 33.3 А; 9.26 А
- Типовой КПД
- 91%
- Гарантия
- 20 лет
- Рабочая температура
-
-60…+125 °C
-60…+90 °C
-60…+115 °C
Описание серии МДМ-Р
Серия ультракомпактных преобразователей IV поколения с выходной мощностью от 6 до 500 Вт. За счет применения запатентованных решений энергетическая плотность увеличена более чем в 2 раза по сравнению с предыдущим поколением. Изделия оптимизированы для использования в жестких условиях эксплуатации.
Примечание: Сроки поставки уточняйте у менеджеров.
Примечание: Сроки поставки уточняйте у менеджеров.
Модельный ряд МДМ300-Р
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ300-1В09МУР | 300 | =27 В (17…36)/(17…40)@1с | =9 В | 33.3 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ300-1В09СУР | 300 | =27 В (17…36)/(17…40)@1с | =9 В | 33.3 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ300-1В09ТУР | 300 | =27 В (17…36)/(17…40)@1с | =9 В | 33.3 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ300-1В12МУР | 300 | =27 В (17…36)/(17…40)@1с | =12 В | 25 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ300-1В12СУР | 300 | =27 В (17…36)/(17…40)@1с | =12 В | 25 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ300-1В12ТУР | 300 | =27 В (17…36)/(17…40)@1с | =12 В | 25 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ300-1В15МУР | 300 | =27 В (17…36)/(17…40)@1с | =15 В | 20 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ300-1В15СУР | 300 | =27 В (17…36)/(17…40)@1с | =15 В | 20 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ300-1В15ТУР | 300 | =27 В (17…36)/(17…40)@1с | =15 В | 20 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ300-1В24МУР | 300 | =27 В (17…36)/(17…40)@1с | =24 В | 12.5 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ300-1В24СУР | 300 | =27 В (17…36)/(17…40)@1с | =24 В | 12.5 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ300-1В24ТУР | 300 | =27 В (17…36)/(17…40)@1с | =24 В | 12.5 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ300-1В27МУР | 300 | =27 В (17…36)/(17…40)@1с | =27 В | 11.11 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ300-1В27СУР | 300 | =27 В (17…36)/(17…40)@1с | =27 В | 11.11 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ300-1В27ТУР | 300 | =27 В (17…36)/(17…40)@1с | =27 В | 11.11 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ300-1Д09МУР | 300 | =48 В (36…75)/(36…84)@1с | =9 В | 33.3 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ300-1Д09СУР | 300 | =48 В (36…75)/(36…84)@1с | =9 В | 33.3 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ300-1Д09ТУР | 300 | =48 В (36…75)/(36…84)@1с | =9 В | 33.3 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ300-1Д12МУР | 300 | =48 В (36…75)/(36…84)@1с | =12 В | 25 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ300-1Д12СУР | 300 | =48 В (36…75)/(36…84)@1с | =12 В | 25 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ300-1Д12ТУР | 300 | =48 В (36…75)/(36…84)@1с | =12 В | 25 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ300-1Д15МУР | 300 | =48 В (36…75)/(36…84)@1с | =15 В | 20 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ300-1Д15СУР | 300 | =48 В (36…75)/(36…84)@1с | =15 В | 20 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ300-1Д15ТУР | 300 | =48 В (36…75)/(36…84)@1с | =15 В | 20 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ300-1Д24МУР | 300 | =48 В (36…75)/(36…84)@1с | =24 В | 12.5 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ300-1Д24СУР | 300 | =48 В (36…75)/(36…84)@1с | =24 В | 12.5 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ300-1Д24ТУР | 300 | =48 В (36…75)/(36…84)@1с | =24 В | 12.5 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ300-1Д27МУР | 300 | =48 В (36…75)/(36…84)@1с | =27 В | 11.11 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ300-1Д27СУР | 300 | =48 В (36…75)/(36…84)@1с | =27 В | 11.11 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ300-1Д27ТУР | 300 | =48 В (36…75)/(36…84)@1с | =27 В | 11.11 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ250-1В09МУР | 250 | =27 В (17…36)/(17…40)@1с | =9 В | 27.7 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ250-1В09СУР | 250 | =27 В (17…36)/(17…40)@1с | =9 В | 27.7 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ250-1В09ТУР | 250 | =27 В (17…36)/(17…40)@1с | =9 В | 27.7 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ250-1В12МУР | 250 | =27 В (17…36)/(17…40)@1с | =12 В | 20.83 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ250-1В12СУР | 250 | =27 В (17…36)/(17…40)@1с | =12 В | 20.83 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ250-1В12ТУР | 250 | =27 В (17…36)/(17…40)@1с | =12 В | 20.83 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ250-1В15МУР | 250 | =27 В (17…36)/(17…40)@1с | =15 В | 16.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ250-1В15СУР | 250 | =27 В (17…36)/(17…40)@1с | =15 В | 16.67 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ250-1В15ТУР | 250 | =27 В (17…36)/(17…40)@1с | =15 В | 16.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ250-1В24МУР | 250 | =27 В (17…36)/(17…40)@1с | =24 В | 10.42 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ250-1В24СУР | 250 | =27 В (17…36)/(17…40)@1с | =24 В | 10.42 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ250-1В24ТУР | 250 | =27 В (17…36)/(17…40)@1с | =24 В | 10.42 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ250-1В27МУР | 250 | =27 В (17…36)/(17…40)@1с | =27 В | 9.26 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ250-1В27СУР | 250 | =27 В (17…36)/(17…40)@1с | =27 В | 9.26 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ250-1В27ТУР | 250 | =27 В (17…36)/(17…40)@1с | =27 В | 9.26 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ250-1Д09МУР | 250 | =48 В (36…75)/(36…84)@1с | =9 В | 27.7 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ250-1Д09СУР | 250 | =48 В (36…75)/(36…84)@1с | =9 В | 27.7 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ250-1Д09ТУР | 250 | =48 В (36…75)/(36…84)@1с | =9 В | 27.7 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ250-1Д12МУР | 250 | =48 В (36…75)/(36…84)@1с | =12 В | 20.83 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ250-1Д12СУР | 250 | =48 В (36…75)/(36…84)@1с | =12 В | 20.83 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ250-1Д12ТУР | 250 | =48 В (36…75)/(36…84)@1с | =12 В | 20.83 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ250-1Д15МУР | 250 | =48 В (36…75)/(36…84)@1с | =15 В | 16.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ250-1Д15СУР | 250 | =48 В (36…75)/(36…84)@1с | =15 В | 16.67 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ250-1Д15ТУР | 250 | =48 В (36…75)/(36…84)@1с | =15 В | 16.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ250-1Д24МУР | 250 | =48 В (36…75)/(36…84)@1с | =24 В | 10.42 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ250-1Д24СУР | 250 | =48 В (36…75)/(36…84)@1с | =24 В | 10.42 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ250-1Д24ТУР | 250 | =48 В (36…75)/(36…84)@1с | =24 В | 10.42 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ250-1Д27МУР | 250 | =48 В (36…75)/(36…84)@1с | =27 В | 9.26 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ250-1Д27СУР | 250 | =48 В (36…75)/(36…84)@1с | =27 В | 9.26 А | 84.5×52.7×12.85 мм | -60…+115 °C | В корзину Убрать |
| МДМ250-1Д27ТУР | 250 | =48 В (36…75)/(36…84)@1с | =27 В | 9.26 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
