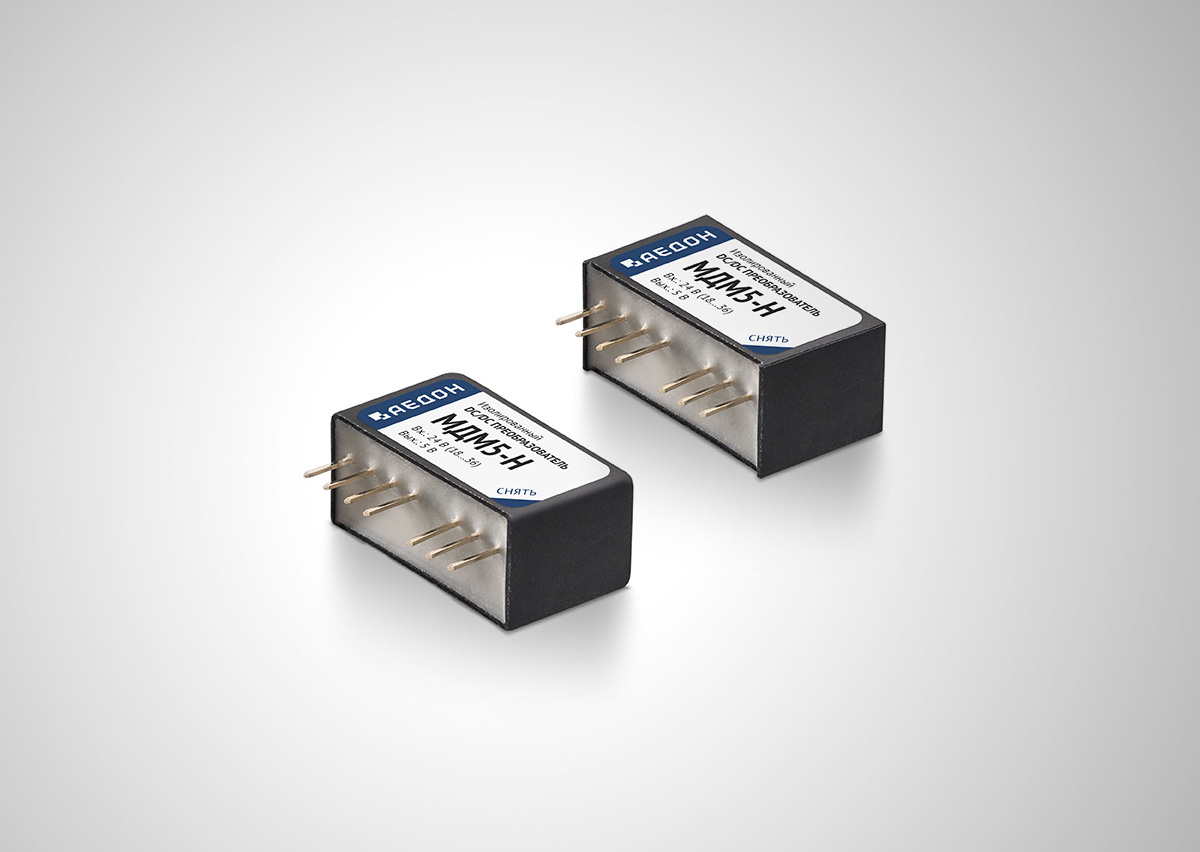

МДМ5-Н

Мощность
2 Вт ; 5 Вт
Размеры
22.3×11.6×9.8 мм
Входное напряжение
=12 В (9…20)/(8…36)@1с
=24 В (18…40)/(17…50)@1с
=5 В (4.5…9)/(4…15)@1с
Выходное напряжение
=3.3 В
=5 В
=9 В
=12 В
=15 В
Максимальный выходной ток
0.13 А; 0.16 А; 0.22 А; 0.33 А; 0.4 А; 0.42 А; 0.55 А; 0.6 А; 1 А; 1.51 А
Типовой КПД
80%
Рабочая температура
-60…+105 °C
-40…+90 °C

Описание серии МДМ-Н

Серия МДМ-Н разработана в целях замены модулей популярных зарубежных производителей и предназначена для обеспечения питания потребителей мощностью до 10 Вт. Изделия могут выпускаться в металлических корпусах SIP8.

Номер ТУ: БКЯЮ.436630.051ТУ

Примечание: Сроки поставки уточняйте у менеджеров.

Модельный ряд МДМ5-Н

Показать все
Наименование Мощность Входное напряжение Выходное напряжение Макс. вых. ток* Размеры Диапазон рабочих температур Заказ
МДМ2-1А3.3НН 2 =12 В (9…20)/(8…36)@1с =3.3 В 0.6 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1А3.3СН 2 =12 В (9…20)/(8…36)@1с =3.3 В 0.6 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1А05НН 2 =12 В (9…20)/(8…36)@1с =5 В 0.4 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1А05СН 2 =12 В (9…20)/(8…36)@1с =5 В 0.4 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1А09НН 2 =12 В (9…20)/(8…36)@1с =9 В 0.22 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1А09СН 2 =12 В (9…20)/(8…36)@1с =9 В 0.22 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1А12НН 2 =12 В (9…20)/(8…36)@1с =12 В 0.16 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1А12СН 2 =12 В (9…20)/(8…36)@1с =12 В 0.16 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1А15НН 2 =12 В (9…20)/(8…36)@1с =15 В 0.13 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1А15СН 2 =12 В (9…20)/(8…36)@1с =15 В 0.13 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1В3.3НН 2 =24 В (18…40)/(17…50)@1с =3.3 В 0.6 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1В3.3СН 2 =24 В (18…40)/(17…50)@1с =3.3 В 0.6 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1В05НН 2 =24 В (18…40)/(17…50)@1с =5 В 0.4 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1В05СН 2 =24 В (18…40)/(17…50)@1с =5 В 0.4 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1В09НН 2 =24 В (18…40)/(17…50)@1с =9 В 0.22 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1В09СН 2 =24 В (18…40)/(17…50)@1с =9 В 0.22 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1В12НН 2 =24 В (18…40)/(17…50)@1с =12 В 0.16 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1В12СН 2 =24 В (18…40)/(17…50)@1с =12 В 0.16 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1В15НН 2 =24 В (18…40)/(17…50)@1с =15 В 0.13 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1В15СН 2 =24 В (18…40)/(17…50)@1с =15 В 0.13 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1И3.3НН 2 =5 В (4.5…9)/(4…15)@1с =3.3 В 0.6 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1И3.3СН 2 =5 В (4.5…9)/(4…15)@1с =3.3 В 0.6 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1И05НН 2 =5 В (4.5…9)/(4…15)@1с =5 В 0.4 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1И05СН 2 =5 В (4.5…9)/(4…15)@1с =5 В 0.4 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1И09НН 2 =5 В (4.5…9)/(4…15)@1с =9 В 0.22 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1И09СН 2 =5 В (4.5…9)/(4…15)@1с =9 В 0.22 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1И12НН 2 =5 В (4.5…9)/(4…15)@1с =12 В 0.16 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1И12СН 2 =5 В (4.5…9)/(4…15)@1с =12 В 0.16 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ2-1И15НН 2 =5 В (4.5…9)/(4…15)@1с =15 В 0.13 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ2-1И15СН 2 =5 В (4.5…9)/(4…15)@1с =15 В 0.13 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1А3.3НН 5 =12 В (9…20)/(8…36)@1с =3.3 В 1.51 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1А3.3СН 5 =12 В (9…20)/(8…36)@1с =3.3 В 1.51 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1А05НН 5 =12 В (9…20)/(8…36)@1с =5 В 1 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1А05СН 5 =12 В (9…20)/(8…36)@1с =5 В 1 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1А09НН 5 =12 В (9…20)/(8…36)@1с =9 В 0.55 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1А09СН 5 =12 В (9…20)/(8…36)@1с =9 В 0.55 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1А12НН 5 =12 В (9…20)/(8…36)@1с =12 В 0.42 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1А12СН 5 =12 В (9…20)/(8…36)@1с =12 В 0.42 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1А15НН 5 =12 В (9…20)/(8…36)@1с =15 В 0.33 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1А15СН 5 =12 В (9…20)/(8…36)@1с =15 В 0.33 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1В3.3НН 5 =24 В (18…40)/(17…50)@1с =3.3 В 1.51 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1В3.3СН 5 =24 В (18…40)/(17…50)@1с =3.3 В 1.51 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1В05НН 5 =24 В (18…40)/(17…50)@1с =5 В 1 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1В05СН 5 =24 В (18…40)/(17…50)@1с =5 В 1 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1В09НН 5 =24 В (18…40)/(17…50)@1с =9 В 0.55 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1В09СН 5 =24 В (18…40)/(17…50)@1с =9 В 0.55 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1В12НН 5 =24 В (18…40)/(17…50)@1с =12 В 0.42 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1В12СН 5 =24 В (18…40)/(17…50)@1с =12 В 0.42 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1В15НН 5 =24 В (18…40)/(17…50)@1с =15 В 0.33 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1В15СН 5 =24 В (18…40)/(17…50)@1с =15 В 0.33 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1И3.3НН 5 =5 В (4.5…9)/(4…15)@1с =3.3 В 1.51 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1И3.3СН 5 =5 В (4.5…9)/(4…15)@1с =3.3 В 1.51 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1И05НН 5 =5 В (4.5…9)/(4…15)@1с =5 В 1 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1И05СН 5 =5 В (4.5…9)/(4…15)@1с =5 В 1 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1И09НН 5 =5 В (4.5…9)/(4…15)@1с =9 В 0.55 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1И09СН 5 =5 В (4.5…9)/(4…15)@1с =9 В 0.55 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1И12НН 5 =5 В (4.5…9)/(4…15)@1с =12 В 0.42 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1И12СН 5 =5 В (4.5…9)/(4…15)@1с =12 В 0.42 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать
МДМ5-1И15НН 5 =5 В (4.5…9)/(4…15)@1с =15 В 0.33 А 22.3×11.6×9.8 мм -40…+90 °C В корзину Убрать
МДМ5-1И15СН 5 =5 В (4.5…9)/(4…15)@1с =15 В 0.33 А 22.3×11.6×9.8 мм -60…+105 °C В корзину Убрать

* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля

Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
