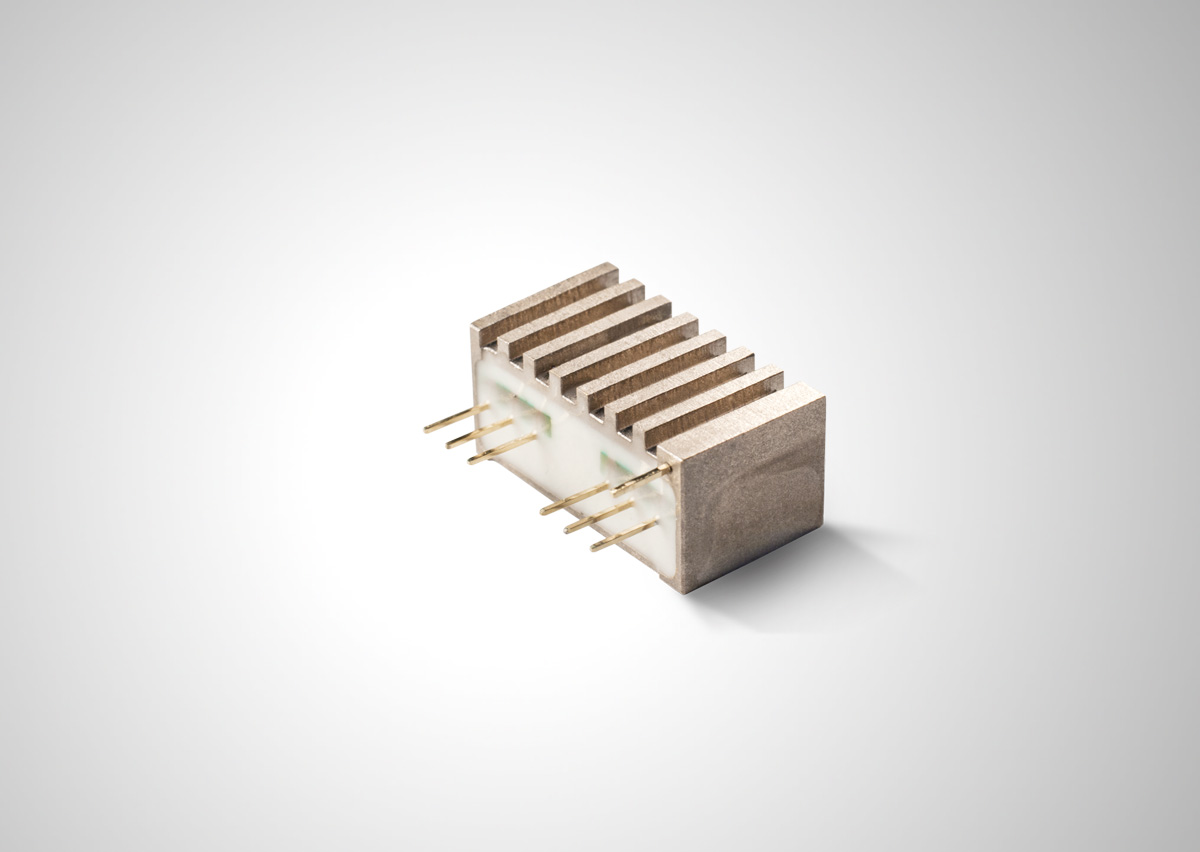

МДМ10-Н
- Мощность
- 10 Вт
- Размеры
- 22.3×12.1×10 мм
- Входное напряжение
-
=12 В (9…36)/(9…40)@1с
=24 В (18…75)/(17…84)@1с
- Выходное напряжение
-
=3.3 В
=5 В
=9 В
=12 В
=15 В
- Максимальный выходной ток
- 0.67 А; 0.83 А; 1.11 А; 2 А
- Типовой КПД
- 85%
- Рабочая температура
- -60…+105 °C
Описание серии МДМ-Н
Серия МДМ-Н разработана в целях замены модулей популярных зарубежных производителей и предназначена для обеспечения питания потребителей мощностью до 10 Вт. Изделия могут выпускаться в металлических корпусах SIP8.
Номер ТУ: БКЯЮ.436630.051ТУ
Примечание: Сроки поставки уточняйте у менеджеров.
Номер ТУ: БКЯЮ.436630.051ТУ
Примечание: Сроки поставки уточняйте у менеджеров.
Модельный ряд МДМ10-Н
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ10-1Б3.3СН | 10 | =12 В (9…36)/(9…40)@1с | =3.3 В | 2 А | 22.3×12.1×10 мм | -60…+105 °C | В корзину Убрать |
| МДМ10-1Б05СН | 10 | =12 В (9…36)/(9…40)@1с | =5 В | 2 А | 22.3×12.1×10 мм | -60…+105 °C | В корзину Убрать |
| МДМ10-1Б09СН | 10 | =12 В (9…36)/(9…40)@1с | =9 В | 1.11 А | 22.3×12.1×10 мм | -60…+105 °C | В корзину Убрать |
| МДМ10-1Б12СН | 10 | =12 В (9…36)/(9…40)@1с | =12 В | 0.83 А | 22.3×12.1×10 мм | -60…+105 °C | В корзину Убрать |
| МДМ10-1Б15СН | 10 | =12 В (9…36)/(9…40)@1с | =15 В | 0.67 А | 22.3×12.1×10 мм | -60…+105 °C | В корзину Убрать |
| МДМ10-1Ш3.3СН | 10 | =24 В (18…75)/(17…84)@1с | =3.3 В | 2 А | 22.3×12.1×10 мм | -60…+105 °C | В корзину Убрать |
| МДМ10-1Ш05СН | 10 | =24 В (18…75)/(17…84)@1с | =5 В | 2 А | 22.3×12.1×10 мм | -60…+105 °C | В корзину Убрать |
| МДМ10-1Ш09СН | 10 | =24 В (18…75)/(17…84)@1с | =9 В | 1.11 А | 22.3×12.1×10 мм | -60…+105 °C | В корзину Убрать |
| МДМ10-1Ш12СН | 10 | =24 В (18…75)/(17…84)@1с | =12 В | 0.83 А | 22.3×12.1×10 мм | -60…+105 °C | В корзину Убрать |
| МДМ10-1Ш15СН | 10 | =24 В (18…75)/(17…84)@1с | =15 В | 0.67 А | 22.3×12.1×10 мм | -60…+105 °C | В корзину Убрать |
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
