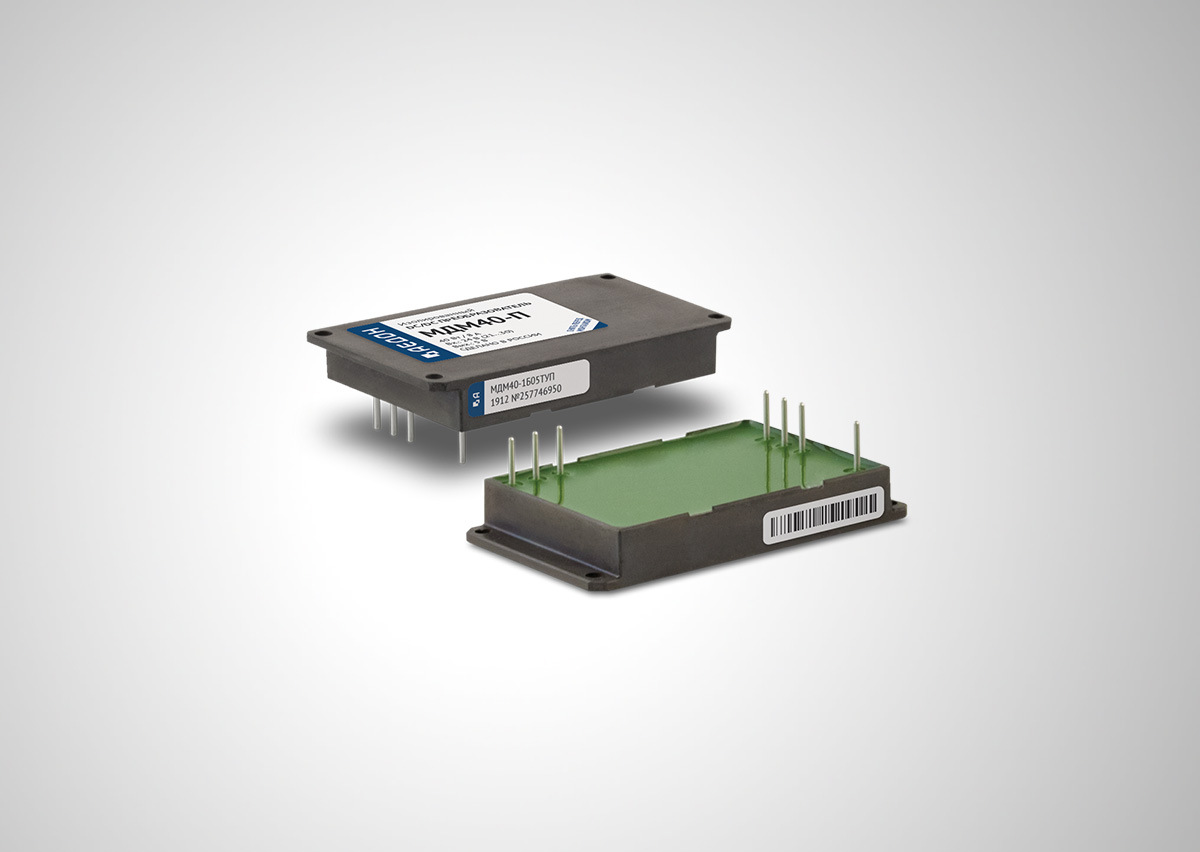

МДМ40-П (HV)
- Мощность
- 40 Вт
- Размеры
- 84.5×52.7×12.85 мм
- Входное напряжение
-
=110 В (82…154)/(82…170.5)@1с
=230 В (175…350)/(174.8…400.2)@1с
- Выходное напряжение
-
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
=5 В; =5 В
=9 В; =9 В
=12 В; =12 В
=15 В; =15 В
=24 В; =24 В
=27 В; =27 В
- Максимальный выходной ток
- 1.48 А; 1.67 А; 2.67 А; 3.33 А; 4.44 А; 8 А
- Типовой КПД
- 75-87 %
- Гарантия
- 20 лет
- Рабочая температура
-
-60…+90 °C
-60…+125 °C
Описание серии МДМ-П (HV)
Универсальные изолированные преобразователи с высоковольтным входом (High Voltage) мощностью от 40 до 1000 Вт с рабочей температурой до –60…+125 °С. Гарантийный срок эксплуатации 20 лет.
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 80 В.
Номер ТУ: БКЯЮ.436630.001ТУ
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 80 В.
Номер ТУ: БКЯЮ.436630.001ТУ
Модельный ряд МДМ40-П (HV)
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ40-1М05МУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1М05ТУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1М09МУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =9 В | 4.44 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1М09ТУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =9 В | 4.44 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1М12МУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1М12ТУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1М15МУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1М15ТУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1М24МУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1М24ТУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1М27МУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1М27ТУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1Н05МУП | 40 | =110 В (82…154)/(82…170.5)@1с | =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1Н05ТУП | 40 | =110 В (82…154)/(82…170.5)@1с | =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1Н09МУП | 40 | =110 В (82…154)/(82…170.5)@1с | =9 В | 4.44 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1Н09ТУП | 40 | =110 В (82…154)/(82…170.5)@1с | =9 В | 4.44 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1Н12МУП | 40 | =110 В (82…154)/(82…170.5)@1с | =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1Н12ТУП | 40 | =110 В (82…154)/(82…170.5)@1с | =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1Н15МУП | 40 | =110 В (82…154)/(82…170.5)@1с | =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1Н15ТУП | 40 | =110 В (82…154)/(82…170.5)@1с | =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1Н24МУП | 40 | =110 В (82…154)/(82…170.5)@1с | =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1Н24ТУП | 40 | =110 В (82…154)/(82…170.5)@1с | =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-1Н27МУП | 40 | =110 В (82…154)/(82…170.5)@1с | =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-1Н27ТУП | 40 | =110 В (82…154)/(82…170.5)@1с | =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2М0505МУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =5 В; =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2М0505ТУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =5 В; =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2М0909МУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =9 В; =9 В | 4.44 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2М0909ТУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =9 В; =9 В | 4.44 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2М1212МУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =12 В; =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2М1212ТУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =12 В; =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2М1515МУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =15 В; =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2М1515ТУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =15 В; =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2М2424МУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =24 В; =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2М2424ТУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =24 В; =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2М2727МУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =27 В; =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2М2727ТУП | 40 | =230 В (175…350)/(174.8…400.2)@1с | =27 В; =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2Н0505МУП | 40 | =110 В (82…154)/(82…170.5)@1с | =5 В; =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2Н0505ТУП | 40 | =110 В (82…154)/(82…170.5)@1с | =5 В; =5 В | 8 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2Н0909МУП | 40 | =110 В (82…154)/(82…170.5)@1с | =9 В; =9 В | 4.44 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2Н0909ТУП | 40 | =110 В (82…154)/(82…170.5)@1с | =9 В; =9 В | 4.44 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2Н1212МУП | 40 | =110 В (82…154)/(82…170.5)@1с | =12 В; =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2Н1212ТУП | 40 | =110 В (82…154)/(82…170.5)@1с | =12 В; =12 В | 3.33 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2Н1515МУП | 40 | =110 В (82…154)/(82…170.5)@1с | =15 В; =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2Н1515ТУП | 40 | =110 В (82…154)/(82…170.5)@1с | =15 В; =15 В | 2.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2Н2424МУП | 40 | =110 В (82…154)/(82…170.5)@1с | =24 В; =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2Н2424ТУП | 40 | =110 В (82…154)/(82…170.5)@1с | =24 В; =24 В | 1.67 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ40-2Н2727МУП | 40 | =110 В (82…154)/(82…170.5)@1с | =27 В; =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ40-2Н2727ТУП | 40 | =110 В (82…154)/(82…170.5)@1с | =27 В; =27 В | 1.48 А | 84.5×52.7×12.85 мм | -60…+125 °C | В корзину Убрать |
Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
