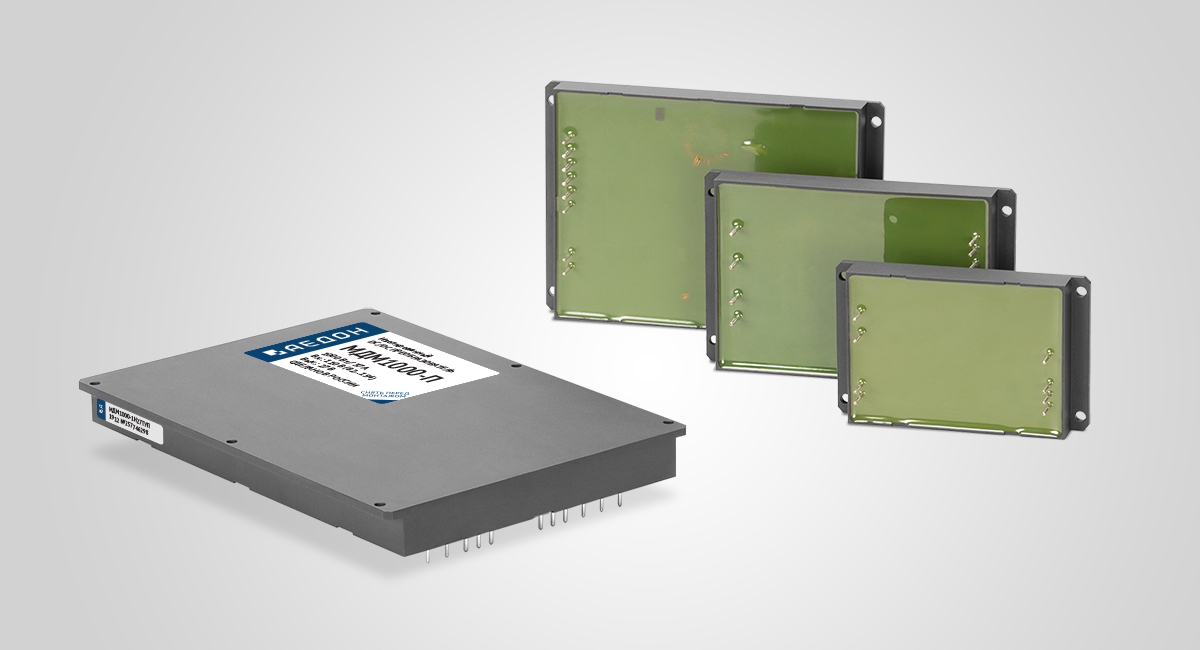

Серия МДМ-П (HV)

Компактные изолированные преобразователи с высоковольтным входом (High Voltage) мощностью от 40 до 1000 Вт с рабочей температурой до –60…+125 °С. Данная серия включена в перечень. Гарантийный срок эксплуатации 20 лет.

По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 80 В.

Номер ТУ: БКЯЮ.436630.001ТУ

Особенности

  • Включены в перечень;
  • Ультраширокий температурный диапазон –60...+125 °С;
  • Полный комплекс защит:
    • от короткого замыкания,
    • перегрузки,
    • перенапряжения на выходе,
    • перегрева;
  • Трансформаторная обратная связь по напряжению;
  • Гальваническая изоляция входа и выхода ~1500 В.

Сферы применения:

  • Спецприемка
  • Судостроение
  • Радиолокация и связь
  • Авиастроение
  • Наземная техника

Модели

Наименование Мощность Формфактор Размеры* Диапазон входных напряжений** Выходное
напряжение
Макс. вых. ток*** Типовой КПД
МДМ40-П (HV) 40 Вт
84.5×52.7×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(174.8…400.2) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
8 А
75–87%
МДМ160-П (HV) 80 Вт
107×67.7×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(174.8…400.2) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
16 А
77–89%
МДМ160-П (HV) 120 Вт
107×67.7×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
Р / 160 В (130…185)/(129.6…224) @1с
М / 230 В (175…350)/(174.8…400.2) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
30 А
77–89%
МДМ160-П (HV) 160 Вт
107×67.7×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(174.8…400.2) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
24 А
77–89%
МДМ500-П (HV) 240 Вт
122×84.2×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
Р / 160 В (130…185)/(129.6…224) @1с
М / 230 В (175…350)/(174.8…400.2) @1с
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
30 А
82–88%
МДМ500-П (HV) 320 Вт
122×84.2×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(174.8…400.2) @1с
=12 В
=15 В
=24 В
=27 В
30 А
82–88%
МДМ500-П (HV) 400 Вт
122×84.2×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(174.8…400.2) @1с
=12 В
=15 В
=24 В
=27 В
30 А
82–88%
МДМ500-П (HV) 500 Вт
122×84.2×12.85 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(174.8…400.2) @1с
=15 В
=24 В
=27 В
30 А
82–88%
МДМ1000-П (HV) 1000 Вт
168×122×16 мм
Н / 110 В (82…154)/(82…170.5) @1с
М / 230 В (175…350)/(174.8…400.2) @1с
=24 В
=27 В
=48 В
40 А
89%

* — Габариты указаны с учетом крепежных фланцев, а также без для модулей, поставляемых как с фланцами, так и без них.

** — Индекс входной сети / Номинал входного напряжения (Рабочий диапазон входного напряжения) / (Переходные отклонения) @ Длительность

*** — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
