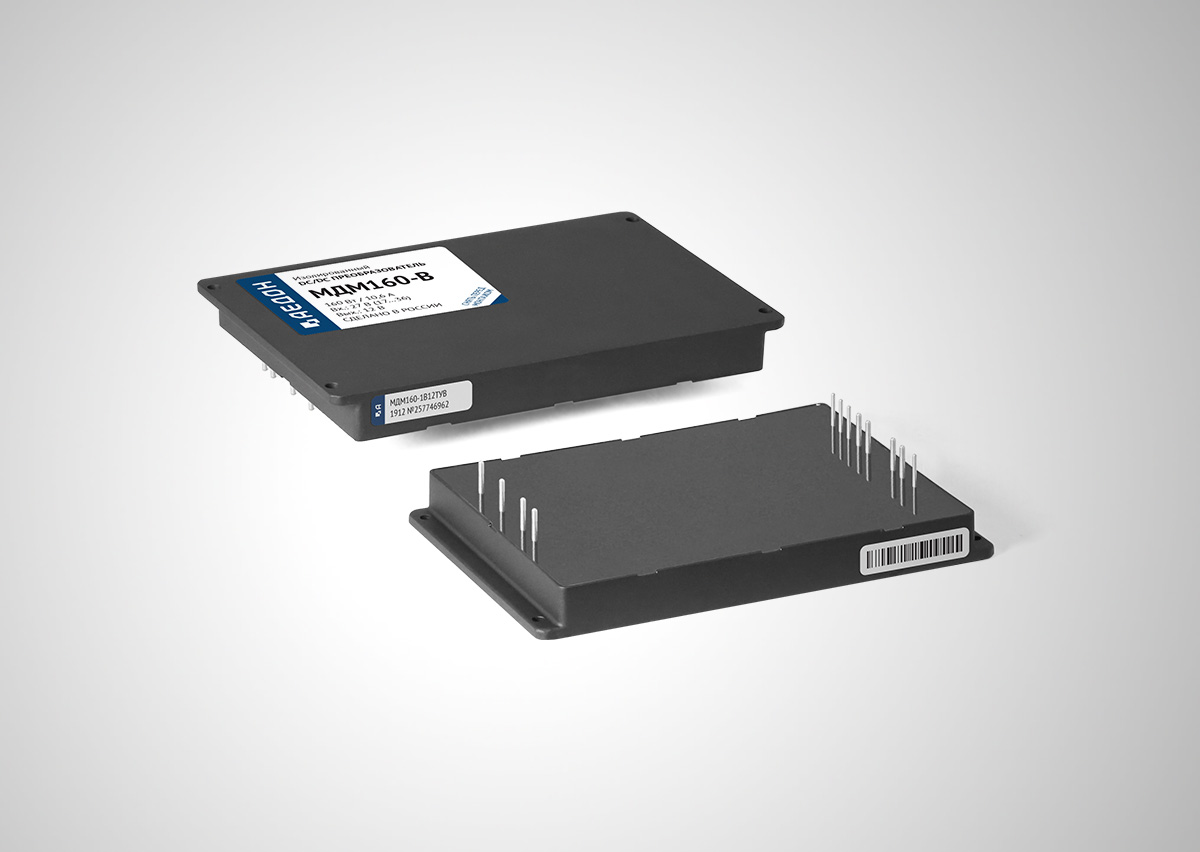

МДМ160-В
- Мощность
- 120 Вт ; 160 Вт
- Размеры
- 107×67.7×12.85 мм
- Входное напряжение
-
=12 В (10.5…18)
=12 В (10.5…36)/(10.5…40)@1с
=27 В (17…36)/(17…80)@1с
=60 В (36…75)/(36…84)@1с
- Выходное напряжение
-
=12 В
=15 В
=24 В
=27 В
- Максимальный выходной ток
- 10 А; 10.67 А; 13.33 А; 4.44 А; 5 А; 5.93 А; 6.67 А; 8 А
- Типовой КПД
- 83-89 %
- Гарантия
- 20 лет
- Рабочая температура
-
-60…+90 °C
-60…+125 °C
Описание серии МДМ-В
Низкопрофильные изолированные преобразователи III поколения мощностью от 3 до 1000 Вт повышенной плотности. Предназначенные для питания стабилизированным напряжением аналоговой и цифровой аппаратуры в жестких условиях эксплуатации. Для ответственных сфер применения.
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 68 В.
Номер ТУ: БКЯЮ.436630.004ТУ
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 68 В.
Номер ТУ: БКЯЮ.436630.004ТУ
Модельный ряд МДМ160-В
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ120-1А12МУВ | 120 | =12 В (10.5…18) | =12 В | 10 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1А12ТУВ | 120 | =12 В (10.5…18) | =12 В | 10 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1А15МУВ | 120 | =12 В (10.5…18) | =15 В | 8 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1А15ТУВ | 120 | =12 В (10.5…18) | =15 В | 8 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1А24МУВ | 120 | =12 В (10.5…18) | =24 В | 5 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1А24ТУВ | 120 | =12 В (10.5…18) | =24 В | 5 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1А27МУВ | 120 | =12 В (10.5…18) | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1А27ТУВ | 120 | =12 В (10.5…18) | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Б12МУВ | 120 | =12 В (10.5…36)/(10.5…40)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Б12ТУВ | 120 | =12 В (10.5…36)/(10.5…40)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Б15МУВ | 120 | =12 В (10.5…36)/(10.5…40)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Б15ТУВ | 120 | =12 В (10.5…36)/(10.5…40)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Б24МУВ | 120 | =12 В (10.5…36)/(10.5…40)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Б24ТУВ | 120 | =12 В (10.5…36)/(10.5…40)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Б27МУВ | 120 | =12 В (10.5…36)/(10.5…40)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Б27ТУВ | 120 | =12 В (10.5…36)/(10.5…40)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1В12МУВ | 120 | =27 В (17…36)/(17…80)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1В12ТУВ | 120 | =27 В (17…36)/(17…80)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1В15МУВ | 120 | =27 В (17…36)/(17…80)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1В15ТУВ | 120 | =27 В (17…36)/(17…80)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1В24МУВ | 120 | =27 В (17…36)/(17…80)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1В24ТУВ | 120 | =27 В (17…36)/(17…80)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1В27МУВ | 120 | =27 В (17…36)/(17…80)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1В27ТУВ | 120 | =27 В (17…36)/(17…80)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Д12МУВ | 120 | =60 В (36…75)/(36…84)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Д12ТУВ | 120 | =60 В (36…75)/(36…84)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Д15МУВ | 120 | =60 В (36…75)/(36…84)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Д15ТУВ | 120 | =60 В (36…75)/(36…84)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Д24МУВ | 120 | =60 В (36…75)/(36…84)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Д24ТУВ | 120 | =60 В (36…75)/(36…84)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Д27МУВ | 120 | =60 В (36…75)/(36…84)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Д27ТУВ | 120 | =60 В (36…75)/(36…84)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1А12МУВ | 160 | =12 В (10.5…18) | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1А12ТУВ | 160 | =12 В (10.5…18) | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1А15МУВ | 160 | =12 В (10.5…18) | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1А15ТУВ | 160 | =12 В (10.5…18) | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1А24МУВ | 160 | =12 В (10.5…18) | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1А24ТУВ | 160 | =12 В (10.5…18) | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1А27МУВ | 160 | =12 В (10.5…18) | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1А27ТУВ | 160 | =12 В (10.5…18) | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Б12МУВ | 160 | =12 В (10.5…36)/(10.5…40)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Б12МУВ | 160 | =12 В (10.5…36)/(10.5…40)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Б15МУВ | 160 | =12 В (10.5…36)/(10.5…40)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Б15МУВ | 160 | =12 В (10.5…36)/(10.5…40)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Б24МУВ | 160 | =12 В (10.5…36)/(10.5…40)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Б24МУВ | 160 | =12 В (10.5…36)/(10.5…40)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Б27МУВ | 160 | =12 В (10.5…36)/(10.5…40)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Б27МУВ | 160 | =12 В (10.5…36)/(10.5…40)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1В12МУВ | 160 | =27 В (17…36)/(17…80)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1В12ТУВ | 160 | =27 В (17…36)/(17…80)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1В15МУВ | 160 | =27 В (17…36)/(17…80)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1В15ТУВ | 160 | =27 В (17…36)/(17…80)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1В24МУВ | 160 | =27 В (17…36)/(17…80)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1В24ТУВ | 160 | =27 В (17…36)/(17…80)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1В27МУВ | 160 | =27 В (17…36)/(17…80)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1В27ТУВ | 160 | =27 В (17…36)/(17…80)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Д12МУВ | 160 | =60 В (36…75)/(36…84)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Д12ТУВ | 160 | =60 В (36…75)/(36…84)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Д15МУВ | 160 | =60 В (36…75)/(36…84)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Д15ТУВ | 160 | =60 В (36…75)/(36…84)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Д24МУВ | 160 | =60 В (36…75)/(36…84)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Д24ТУВ | 160 | =60 В (36…75)/(36…84)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Д27МУВ | 160 | =60 В (36…75)/(36…84)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Д27ТУВ | 160 | =60 В (36…75)/(36…84)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
