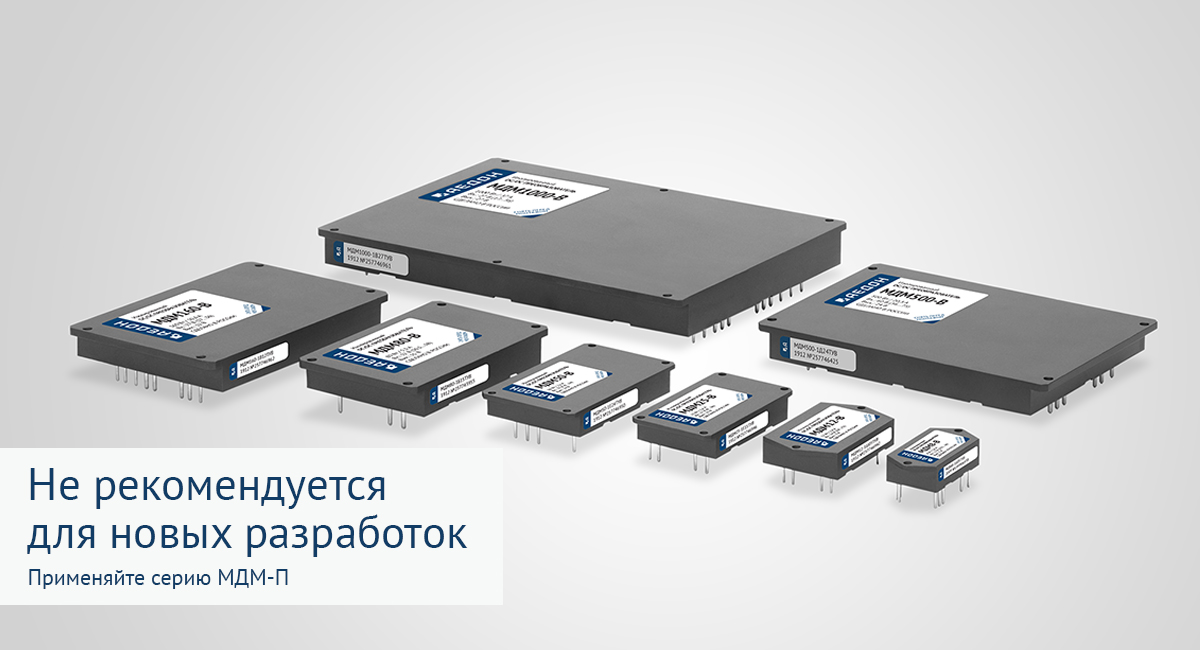

Серия МДМ-В

Низкопрофильные изолированные преобразователи III поколения мощностью от 3 до 1000 Вт повышенной плотности. Предназначенные для питания стабилизированным напряжением аналоговой и цифровой аппаратуры в жестких условиях эксплуатации. Для ответственных сфер применения.

По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 68 В.

DC/DC преобразователи МДМ-В— Продуция — АЕДОН Заявка на нестандартную продукцию Задать вопрос

Особенности

  • Ультраширокий температурный диапазон –60...+125 °C;
  • Двух- и трехканальные исполнения;
  • Полный комплекс защит:
    • от короткого замыкания,
    • превышения выходного тока,
    • перенапряжения на выходе,
  • Трансформаторная обратная связь по напряжению;
  • Ультраширокая сеть 9...36/8...80 @ 10 с по ГОСТ54073.

Документация серии

Модели

Наименование Мощность Формфактор Размеры* Диапазон входных напряжений** Выходное
напряжение 		Макс. вых. ток*** Типовой КПД
МДМ8-В 3 Вт
 40×20.2×10.15 мм
30.2×20.2×10.2 мм
 А / 12 В (10.5…18)
Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 0.6 А
 71–84%
МДМ8-В 5 Вт
 40×20.2×10.15 мм
30.2×20.2×10.2 мм
 А / 12 В (10.5…18)
Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 1 А
 71–84%
МДМ8-В 6 Вт
 40×20.2×10.15 мм
30.2×20.2×10.2 мм
 А / 12 В (10.5…18)
Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 1.2 А
 71–84%
МДМ8-В 8 Вт
 40×20.2×10.15 мм
30.2×20.2×10.2 мм
 Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…80) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 1.6 А
 71–84%
МДМ12-В 7.5 Вт
 50×30.2×10.15 мм
40.2×30.2×10.2 мм
 А / 12 В (10.5…18)
Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 1.5 А
 76–91%
МДМ12-В 10 Вт
 50×30.2×10.15 мм
40.2×30.2×10.2 мм
 А / 12 В (10.5…18)
Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 2 А
 76–91%
МДМ12-В 12 Вт
 50×30.2×10.15 мм
40.2×30.2×10.2 мм
 Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…80) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 2.4 А
 76–91%
МДМ25-В 15 Вт
 57.5×33.2×10.15 мм
47.7×33.2×10.2 мм
 А / 12 В (10.5…18)
Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 3 А
 76–88%
МДМ25-В 20 Вт
 57.5×33.2×10.15 мм
47.7×33.2×10.2 мм
 А / 12 В (10.5…18)
Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 4 А
 76–88%
МДМ25-В 25 Вт
 57.5×33.2×10.15 мм
47.7×33.2×10.2 мм
 Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…80) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 5 А
 76–88%
МДМ50-В 30 Вт
 67.5×40.2×10.15 мм
 А / 12 В (10.5…18)
Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 6 А
 79–91%
МДМ50-В 40 Вт
 67.5×40.2×10.15 мм
 А / 12 В (10.5…18)
Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 8 А
 79–91%
МДМ50-В 50 Вт
 67.5×40.2×10.15 мм
 Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
Е / 27 В (9…36)/(8…80) @10с
В / 27 В (17…36)/(17…80) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 10 А
 79–91%
МДМ80-В 60 Вт
 84.5×52.7×12.85 мм
 А / 12 В (10.5…18)
Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 12 А
 78–90%
МДМ80-В 80 Вт
 84.5×52.7×12.85 мм
 А / 12 В (10.5…18)
Б / 12 В (10.5…36)/(10.5…40) @1с
Ш / 24 В (18…75)/(17…84) @1с
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =5 В
=9 В
=12 В
=15 В
=24 В
=27 В
 16 А
 78–90%
МДМ160-В 120 Вт
 107×67.7×12.85 мм
 А / 12 В (10.5…18)
Б / 12 В (10.5…36)/(10.5…40) @1с
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =12 В
=15 В
=24 В
=27 В
 10 А
 83–89%
МДМ160-В 160 Вт
 107×67.7×12.85 мм
 А / 12 В (10.5…18)
Б / 12 В (10.5…36)/(10.5…40) @1с
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =12 В
=15 В
=24 В
=27 В
 13.33 А
 83–89%
МДМ500-В 320 Вт
 122×84.2×12.85 мм
 А / 12 В (10.5…18)
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =12 В
=15 В
=24 В
=27 В
 26.67 А
 81–92%
МДМ500-В 400 Вт
 122×84.2×12.85 мм
 А / 12 В (10.5…18)
В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =12 В
=15 В
=24 В
=27 В
 30 А
 81–92%
МДМ500-В 500 Вт
 122×84.2×12.85 мм
 В / 27 В (17…36)/(17…80) @1с
 =15 В
=24 В
=27 В
 30 А
 81–92%
МДМ1000-В 1000 Вт
 168×122×16 мм
 В / 27 В (17…36)/(17…80) @1с
Д / 60 В (36…75)/(36…84) @1с
 =24 В
=27 В
 40 А
 88–92%

* — Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).

** — Индекс входной сети / Номинал входного напряжения (Рабочий диапазон входного напряжения) / (Переходные отклонения) @ Длительность

*** — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
