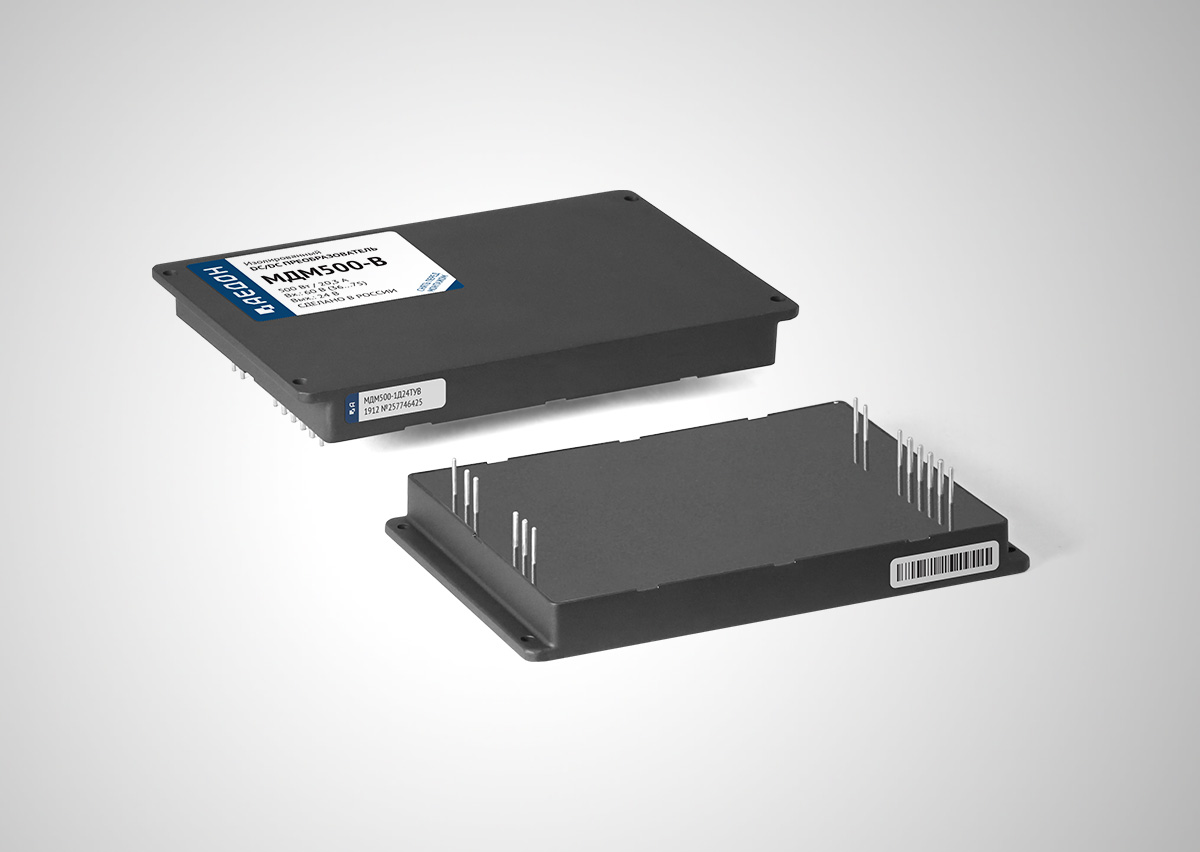

МДМ500-В
- Мощность
- 320 Вт ; 400 Вт ; 500 Вт
- Размеры
- 122×84.2×12.85 мм
- Входное напряжение
-
=12 В (10.5…18)
=27 В (17…36)/(17…80)@1с
=60 В (36…75)/(36…84)@1с
- Выходное напряжение
-
=12 В
=15 В
=24 В
=27 В
- Максимальный выходной ток
- 11.85 А; 13.33 А; 14.81 А; 16.67 А; 18.52 А; 20.83 А; 21.33 А; 26.67 А; 30 А
- Типовой КПД
- 81-92 %
- Гарантия
- 20 лет
- Рабочая температура
-
-60…+90 °C
-60…+125 °C
Описание серии МДМ-В
Низкопрофильные изолированные преобразователи III поколения мощностью от 3 до 1000 Вт повышенной плотности. Предназначенные для питания стабилизированным напряжением аналоговой и цифровой аппаратуры в жестких условиях эксплуатации. Для ответственных сфер применения.
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 68 В.
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 68 В.
Модельный ряд МДМ500-В
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ400-1А12МУВ | 400 | =12 В (10.5…18) | =12 В | 30 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ400-1А12ТУВ | 400 | =12 В (10.5…18) | =12 В | 30 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ400-1А15МУВ | 400 | =12 В (10.5…18) | =15 В | 26.67 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ400-1А15ТУВ | 400 | =12 В (10.5…18) | =15 В | 26.67 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ400-1А24МУВ | 400 | =12 В (10.5…18) | =24 В | 16.67 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ400-1А24ТУВ | 400 | =12 В (10.5…18) | =24 В | 16.67 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ400-1А27МУВ | 400 | =12 В (10.5…18) | =27 В | 14.81 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ400-1А27ТУВ | 400 | =12 В (10.5…18) | =27 В | 14.81 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ400-1В12МУВ | 400 | =27 В (17…36)/(17…80)@1с | =12 В | 30 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ400-1В12ТУВ | 400 | =27 В (17…36)/(17…80)@1с | =12 В | 30 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ400-1В15МУВ | 400 | =27 В (17…36)/(17…80)@1с | =15 В | 26.67 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ400-1В15ТУВ | 400 | =27 В (17…36)/(17…80)@1с | =15 В | 26.67 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ400-1В24МУВ | 400 | =27 В (17…36)/(17…80)@1с | =24 В | 16.67 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ400-1В24ТУВ | 400 | =27 В (17…36)/(17…80)@1с | =24 В | 16.67 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ400-1В27МУВ | 400 | =27 В (17…36)/(17…80)@1с | =27 В | 14.81 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ400-1В27ТУВ | 400 | =27 В (17…36)/(17…80)@1с | =27 В | 14.81 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ400-1Д12МУВ | 400 | =60 В (36…75)/(36…84)@1с | =12 В | 30 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ400-1Д12ТУВ | 400 | =60 В (36…75)/(36…84)@1с | =12 В | 30 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ400-1Д15МУВ | 400 | =60 В (36…75)/(36…84)@1с | =15 В | 26.67 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ400-1Д15ТУВ | 400 | =60 В (36…75)/(36…84)@1с | =15 В | 26.67 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ400-1Д24МУВ | 400 | =60 В (36…75)/(36…84)@1с | =24 В | 16.67 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ400-1Д24ТУВ | 400 | =60 В (36…75)/(36…84)@1с | =24 В | 16.67 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ400-1Д27МУВ | 400 | =60 В (36…75)/(36…84)@1с | =27 В | 14.81 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ400-1Д27ТУВ | 400 | =60 В (36…75)/(36…84)@1с | =27 В | 14.81 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ500-1В15МУВ | 500 | =27 В (17…36)/(17…80)@1с | =15 В | 30 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ500-1В15ТУВ | 500 | =27 В (17…36)/(17…80)@1с | =15 В | 30 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ500-1В24МУВ | 500 | =27 В (17…36)/(17…80)@1с | =24 В | 20.83 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ500-1В24ТУВ | 500 | =27 В (17…36)/(17…80)@1с | =24 В | 20.83 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ500-1В27МУВ | 500 | =27 В (17…36)/(17…80)@1с | =27 В | 18.52 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ500-1В27ТУВ | 500 | =27 В (17…36)/(17…80)@1с | =27 В | 18.52 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ320-1А12МУВ | 320 | =12 В (10.5…18) | =12 В | 26.67 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ320-1А12ТУВ | 320 | =12 В (10.5…18) | =12 В | 26.67 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ320-1А15МУВ | 320 | =12 В (10.5…18) | =15 В | 21.33 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ320-1А15ТУВ | 320 | =12 В (10.5…18) | =15 В | 21.33 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ320-1А24МУВ | 320 | =12 В (10.5…18) | =24 В | 13.33 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ320-1А24ТУВ | 320 | =12 В (10.5…18) | =24 В | 13.33 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ320-1А27МУВ | 320 | =12 В (10.5…18) | =27 В | 11.85 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ320-1А27ТУВ | 320 | =12 В (10.5…18) | =27 В | 11.85 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ320-1В12МУВ | 320 | =27 В (17…36)/(17…80)@1с | =12 В | 26.67 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ320-1В12ТУВ | 320 | =27 В (17…36)/(17…80)@1с | =12 В | 26.67 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ320-1В15МУВ | 320 | =27 В (17…36)/(17…80)@1с | =15 В | 21.33 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ320-1В15ТУВ | 320 | =27 В (17…36)/(17…80)@1с | =15 В | 21.33 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ320-1В24МУВ | 320 | =27 В (17…36)/(17…80)@1с | =24 В | 13.33 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ320-1В24ТУВ | 320 | =27 В (17…36)/(17…80)@1с | =24 В | 13.33 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ320-1В27МУВ | 320 | =27 В (17…36)/(17…80)@1с | =27 В | 11.85 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ320-1В27ТУВ | 320 | =27 В (17…36)/(17…80)@1с | =27 В | 11.85 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ320-1Д12МУВ | 320 | =60 В (36…75)/(36…84)@1с | =12 В | 26.67 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ320-1Д12ТУВ | 320 | =60 В (36…75)/(36…84)@1с | =12 В | 26.67 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ320-1Д15МУВ | 320 | =60 В (36…75)/(36…84)@1с | =15 В | 21.33 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ320-1Д15ТУВ | 320 | =60 В (36…75)/(36…84)@1с | =15 В | 21.33 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ320-1Д24МУВ | 320 | =60 В (36…75)/(36…84)@1с | =24 В | 13.33 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ320-1Д24ТУВ | 320 | =60 В (36…75)/(36…84)@1с | =24 В | 13.33 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ320-1Д27МУВ | 320 | =60 В (36…75)/(36…84)@1с | =27 В | 11.85 А | 122×84.2×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ320-1Д27ТУВ | 320 | =60 В (36…75)/(36…84)@1с | =27 В | 11.85 А | 122×84.2×12.85 мм | -60…+125 °C | В корзину Убрать |
Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
