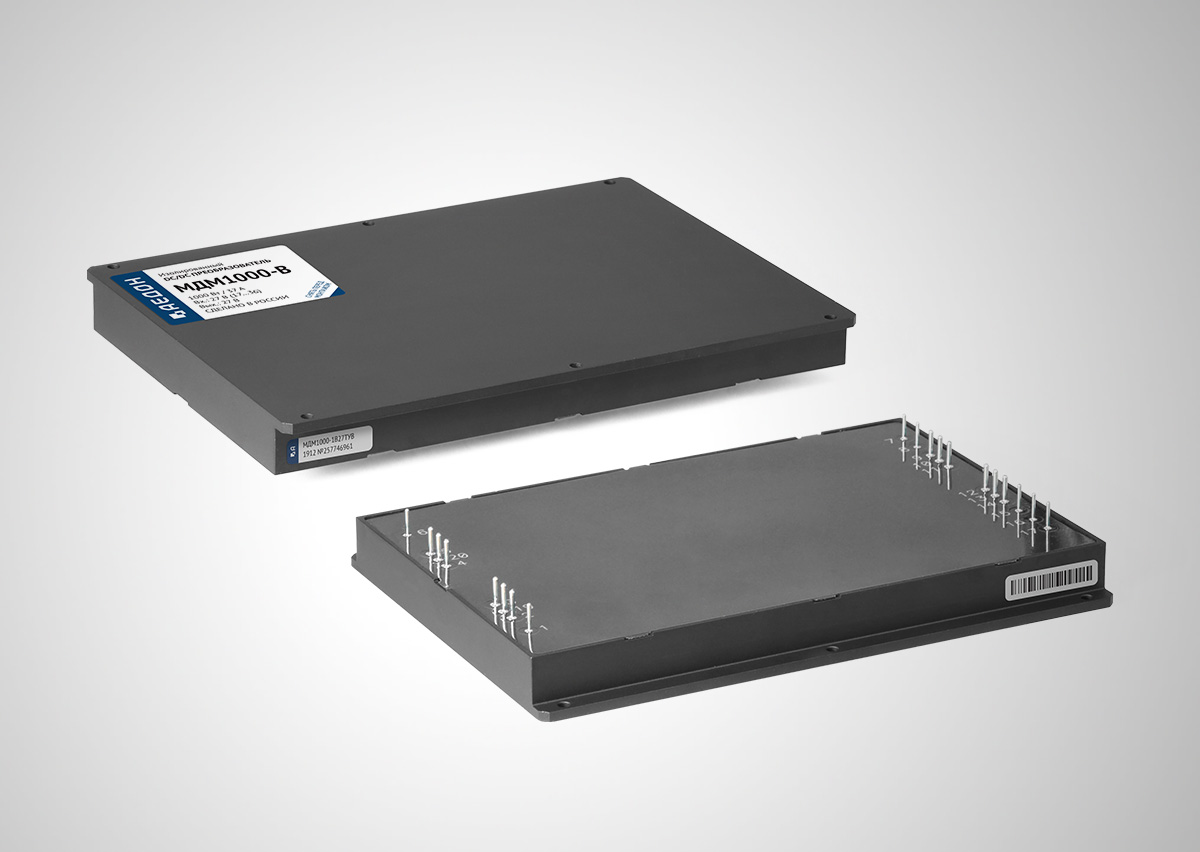

МДМ1000-В
- Мощность
- 1000 Вт
- Размеры
- 168×122×16 мм
- Входное напряжение
-
=27 В (17…36)/(17…80)@1с
=60 В (36…75)/(36…84)@1с
- Выходное напряжение
-
=24 В
=27 В
- Максимальный выходной ток
- 37.04 А; 40 А
- Типовой КПД
- 88-92 %
- Гарантия
- 20 лет
- Рабочая температура
-
-60…+90 °C
-60…+125 °C
Описание серии МДМ-В
Низкопрофильные изолированные преобразователи III поколения мощностью от 3 до 1000 Вт повышенной плотности. Предназначенные для питания стабилизированным напряжением аналоговой и цифровой аппаратуры в жестких условиях эксплуатации. Для ответственных сфер применения.
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 68 В.
Номер ТУ: БКЯЮ.436630.004ТУ
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 68 В.
Номер ТУ: БКЯЮ.436630.004ТУ
Модельный ряд МДМ1000-В
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ1000-1В24МУВ | 1000 | =27 В (17…36)/(17…80)@1с | =24 В | 40 А | 168×122×16 мм | -60…+90 °C | В корзину Убрать |
| МДМ1000-1В24ТУВ | 1000 | =27 В (17…36)/(17…80)@1с | =24 В | 40 А | 168×122×16 мм | -60…+125 °C | В корзину Убрать |
| МДМ1000-1В27МУВ | 1000 | =27 В (17…36)/(17…80)@1с | =27 В | 37.04 А | 168×122×16 мм | -60…+90 °C | В корзину Убрать |
| МДМ1000-1В27ТУВ | 1000 | =27 В (17…36)/(17…80)@1с | =27 В | 37.04 А | 168×122×16 мм | -60…+125 °C | В корзину Убрать |
| МДМ1000-1Д24МУВ | 1000 | =60 В (36…75)/(36…84)@1с | =24 В | 40 А | 168×122×16 мм | -60…+90 °C | В корзину Убрать |
| МДМ1000-1Д24ТУВ | 1000 | =60 В (36…75)/(36…84)@1с | =24 В | 40 А | 168×122×16 мм | -60…+125 °C | В корзину Убрать |
| МДМ1000-1Д27МУВ | 1000 | =60 В (36…75)/(36…84)@1с | =27 В | 37.04 А | 168×122×16 мм | -60…+90 °C | В корзину Убрать |
| МДМ1000-1Д27ТУВ | 1000 | =60 В (36…75)/(36…84)@1с | =27 В | 37.04 А | 168×122×16 мм | -60…+125 °C | В корзину Убрать |
Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
