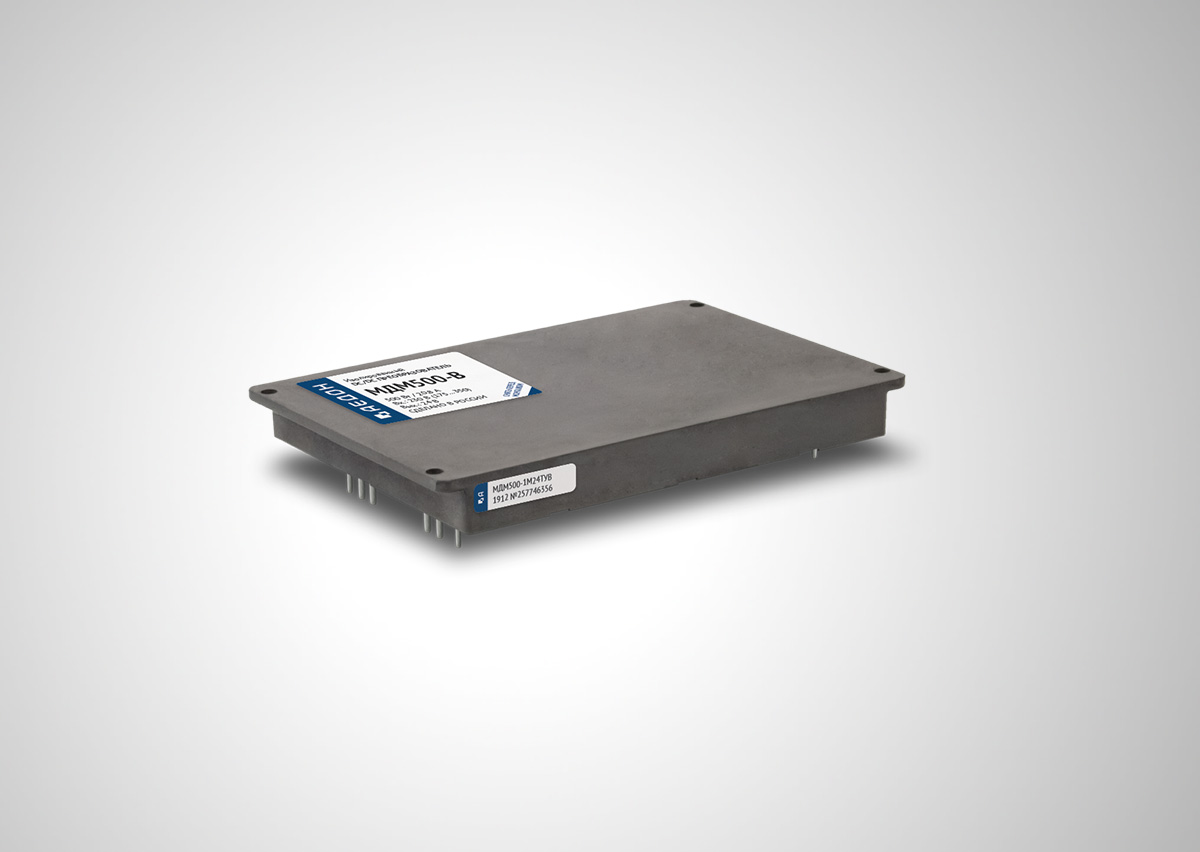

МДМ500-В (HV)

Мощность
320 Вт ; 400 Вт ; 500 Вт
Размеры
122×84.2×12.85 мм
Входное напряжение
=110 В (82…154)/(82…170.5)@1с
=230 В (175…350)/(175…400)@1с
Выходное напряжение
=12 В
=15 В
=24 В
=27 В
Максимальный выходной ток
11.85 А; 13.33 А; 14.81 А; 16.67 А; 18.52 А; 20.83 А; 21.33 А; 26.67 А; 30 А
Типовой КПД
85-86 %
Гарантия
20 лет
Рабочая температура
-60…+90 °C
-60…+125 °C

Описание серии МДМ-В (HV)

Модули серии МДМ-В (HV) с индексами входных сетей «Н» и «М» предназначены для преобразования высоковольтного постоянного напряжения от резервного источника питания или шины, формируемой бортовым генератором и выпрямителем с напряжением в диапазонах от 82 до 350 В.

По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 68 В.

Номер ТУ: БКЯЮ.436630.004ТУ

Модельный ряд МДМ500-В (HV)

Показать все
Наименование Мощность Входное напряжение Выходное напряжение Макс. вых. ток* Размеры Диапазон рабочих температур Заказ
МДМ400-1М12МУВ 400 =230 В (175…350)/(175…400)@1с =12 В 30 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1М12ТУВ 400 =230 В (175…350)/(175…400)@1с =12 В 30 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1М15МУВ 400 =230 В (175…350)/(175…400)@1с =15 В 26.67 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1М15ТУВ 400 =230 В (175…350)/(175…400)@1с =15 В 26.67 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1М24МУВ 400 =230 В (175…350)/(175…400)@1с =24 В 16.67 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1М24ТУВ 400 =230 В (175…350)/(175…400)@1с =24 В 16.67 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1М27МУВ 400 =230 В (175…350)/(175…400)@1с =27 В 14.81 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1М27ТУВ 400 =230 В (175…350)/(175…400)@1с =27 В 14.81 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1Н12МУВ 400 =110 В (82…154)/(82…170.5)@1с =12 В 30 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1Н12ТУВ 400 =110 В (82…154)/(82…170.5)@1с =12 В 30 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1Н15МУВ 400 =110 В (82…154)/(82…170.5)@1с =15 В 26.67 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1Н15ТУВ 400 =110 В (82…154)/(82…170.5)@1с =15 В 26.67 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1Н24МУВ 400 =110 В (82…154)/(82…170.5)@1с =24 В 16.67 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1Н24ТУВ 400 =110 В (82…154)/(82…170.5)@1с =24 В 16.67 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ400-1Н27МУВ 400 =110 В (82…154)/(82…170.5)@1с =27 В 14.81 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ400-1Н27ТУВ 400 =110 В (82…154)/(82…170.5)@1с =27 В 14.81 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1М15МУВ 500 =230 В (175…350)/(175…400)@1с =15 В 30 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ500-1М15ТУВ 500 =230 В (175…350)/(175…400)@1с =15 В 30 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1М24МУВ 500 =230 В (175…350)/(175…400)@1с =24 В 20.83 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ500-1М24ТУВ 500 =230 В (175…350)/(175…400)@1с =24 В 20.83 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ500-1М27МУВ 500 =230 В (175…350)/(175…400)@1с =27 В 18.52 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ500-1М27ТУВ 500 =230 В (175…350)/(175…400)@1с =27 В 18.52 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ320-1М12МУВ 320 =230 В (175…350)/(175…400)@1с =12 В 26.67 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ320-1М12ТУВ 320 =230 В (175…350)/(175…400)@1с =12 В 26.67 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ320-1М15МУВ 320 =230 В (175…350)/(175…400)@1с =15 В 21.33 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ320-1М15ТУВ 320 =230 В (175…350)/(175…400)@1с =15 В 21.33 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ320-1М24МУВ 320 =230 В (175…350)/(175…400)@1с =24 В 13.33 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ320-1М24ТУВ 320 =230 В (175…350)/(175…400)@1с =24 В 13.33 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ320-1М27МУВ 320 =230 В (175…350)/(175…400)@1с =27 В 11.85 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ320-1М27ТУВ 320 =230 В (175…350)/(175…400)@1с =27 В 11.85 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ320-1Н12МУВ 320 =110 В (82…154)/(82…170.5)@1с =12 В 26.67 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ320-1Н12ТУВ 320 =110 В (82…154)/(82…170.5)@1с =12 В 26.67 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ320-1Н15МУВ 320 =110 В (82…154)/(82…170.5)@1с =15 В 21.33 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ320-1Н15ТУВ 320 =110 В (82…154)/(82…170.5)@1с =15 В 21.33 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ320-1Н24МУВ 320 =110 В (82…154)/(82…170.5)@1с =24 В 13.33 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ320-1Н24ТУВ 320 =110 В (82…154)/(82…170.5)@1с =24 В 13.33 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать
МДМ320-1Н27МУВ 320 =110 В (82…154)/(82…170.5)@1с =27 В 11.85 А 122×84.2×12.85 мм -60…+90 °C В корзину Убрать
МДМ320-1Н27ТУВ 320 =110 В (82…154)/(82…170.5)@1с =27 В 11.85 А 122×84.2×12.85 мм -60…+125 °C В корзину Убрать

Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).

* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля

Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
