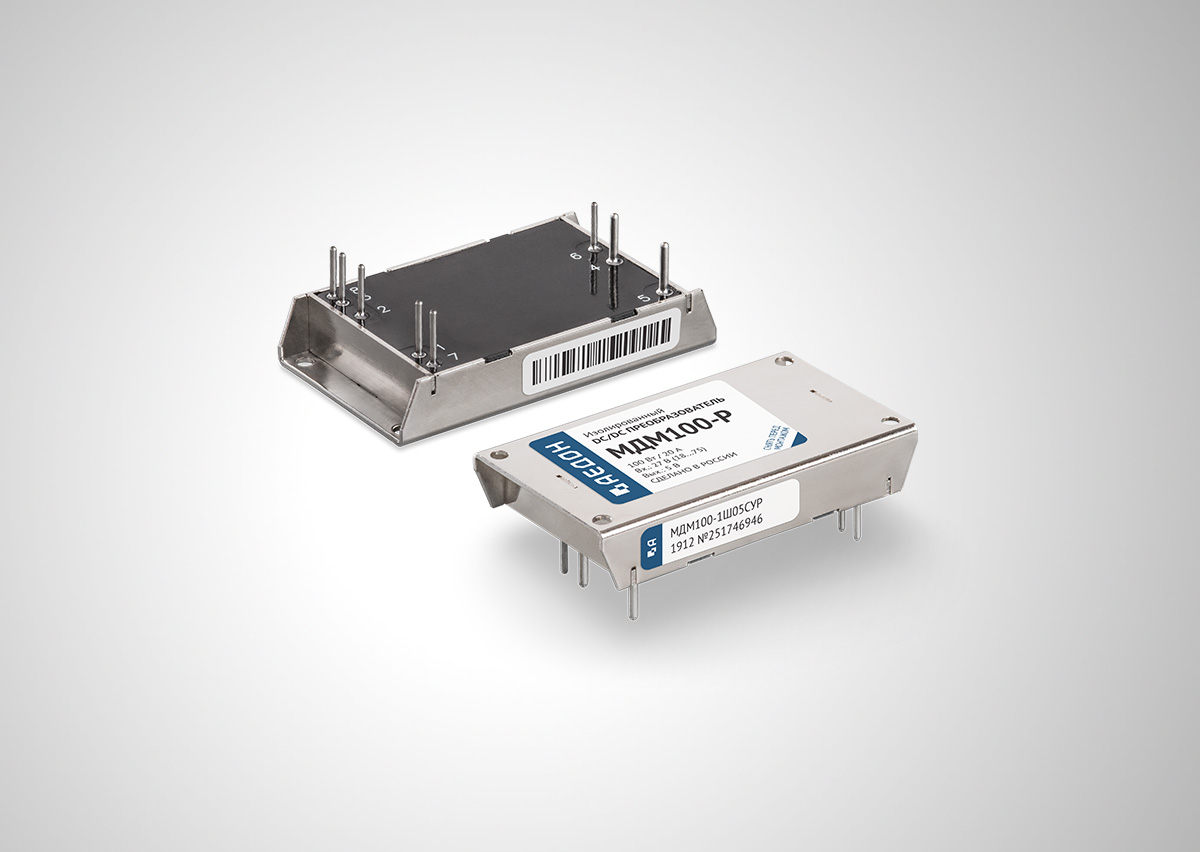

МДМ100-Р

Мощность
75 Вт ; 100 Вт
Размеры
57.5×33.2×10.25 мм
Входное напряжение
=12 В (9…36)/(9…40)@1с
=24 В (18…75)/(17…84)@1с
Выходное напряжение
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
Максимальный выходной ток
11.11 А; 15 А; 2.78 А; 20 А; 3.13 А; 3.7 А; 4.17 А; 5 А; 6.25 А; 6.67 А; 8.33 А
Типовой КПД
89%
Рабочая температура
-60…+125 °C
-60…+90 °C
-60…+115 °C

Описание серии МДМ-Р

Серия ультракомпактных преобразователей IV поколения с выходной мощностью от 6 до 500 Вт. За счет применения запатентованных решений энергетическая плотность увеличена более чем в 2 раза по сравнению с предыдущим поколением. Изделия оптимизированы для использования в жестких условиях эксплуатации.

Номер ТУ: АНЖЕ.436630.004ТУ

Примечание: Сроки поставки уточняйте у менеджеров.

Модельный ряд МДМ100-Р

Показать все
Наименование Мощность Входное напряжение Выходное напряжение Макс. вых. ток* Размеры Диапазон рабочих температур Заказ
МДМ100-1Б05МУР 100 =12 В (9…36)/(9…40)@1с =5 В 20 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ100-1Б05СУР 100 =12 В (9…36)/(9…40)@1с =5 В 20 А 57.5×33.2×10.25 мм -60…+115 °C В корзину Убрать
МДМ100-1Б09МУР 100 =12 В (9…36)/(9…40)@1с =9 В 11.11 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ100-1Б09СУР 100 =12 В (9…36)/(9…40)@1с =9 В 11.11 А 57.5×33.2×10.25 мм -60…+115 °C В корзину Убрать
МДМ100-1Б12МУР 100 =12 В (9…36)/(9…40)@1с =12 В 8.33 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ100-1Б12СУР 100 =12 В (9…36)/(9…40)@1с =12 В 8.33 А 57.5×33.2×10.25 мм -60…+115 °C В корзину Убрать
МДМ100-1Б15МУР 100 =12 В (9…36)/(9…40)@1с =15 В 6.67 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ100-1Б15СУР 100 =12 В (9…36)/(9…40)@1с =15 В 6.67 А 57.5×33.2×10.25 мм -60…+115 °C В корзину Убрать
МДМ100-1Б24МУР 100 =12 В (9…36)/(9…40)@1с =24 В 4.17 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ100-1Б24СУР 100 =12 В (9…36)/(9…40)@1с =24 В 4.17 А 57.5×33.2×10.25 мм -60…+115 °C В корзину Убрать
МДМ100-1Б27МУР 100 =12 В (9…36)/(9…40)@1с =27 В 3.7 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ100-1Б27СУР 100 =12 В (9…36)/(9…40)@1с =27 В 3.7 А 57.5×33.2×10.25 мм -60…+115 °C В корзину Убрать
МДМ100-1Ш05МУР 100 =24 В (18…75)/(17…84)@1с =5 В 20 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ100-1Ш05СУР 100 =24 В (18…75)/(17…84)@1с =5 В 20 А 57.5×33.2×10.25 мм -60…+115 °C В корзину Убрать
МДМ100-1Ш09МУР 100 =24 В (18…75)/(17…84)@1с =9 В 11.11 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ100-1Ш09СУР 100 =24 В (18…75)/(17…84)@1с =9 В 11.11 А 57.5×33.2×10.25 мм -60…+115 °C В корзину Убрать
МДМ100-1Ш12МУР 100 =24 В (18…75)/(17…84)@1с =12 В 8.33 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ100-1Ш12СУР 100 =24 В (18…75)/(17…84)@1с =12 В 8.33 А 57.5×33.2×10.25 мм -60…+115 °C В корзину Убрать
МДМ100-1Ш15МУР 100 =24 В (18…75)/(17…84)@1с =15 В 6.67 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ100-1Ш15СУР 100 =24 В (18…75)/(17…84)@1с =15 В 6.67 А 57.5×33.2×10.25 мм -60…+115 °C В корзину Убрать
МДМ100-1Ш24МУР 100 =24 В (18…75)/(17…84)@1с =24 В 4.17 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ100-1Ш24СУР 100 =24 В (18…75)/(17…84)@1с =24 В 4.17 А 57.5×33.2×10.25 мм -60…+115 °C В корзину Убрать
МДМ100-1Ш27МУР 100 =24 В (18…75)/(17…84)@1с =27 В 3.7 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ100-1Ш27СУР 100 =24 В (18…75)/(17…84)@1с =27 В 3.7 А 57.5×33.2×10.25 мм -60…+115 °C В корзину Убрать
МДМ75-1Б3.3МУР 75 =12 В (9…36)/(9…40)@1с =3.3 В 20 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Б3.3ТУР 75 =12 В (9…36)/(9…40)@1с =3.3 В 20 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ75-1Б05МУР 75 =12 В (9…36)/(9…40)@1с =5 В 15 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Б05ТУР 75 =12 В (9…36)/(9…40)@1с =5 В 15 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ75-1Б09МУР 75 =12 В (9…36)/(9…40)@1с =9 В 8.33 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Б09ТУР 75 =12 В (9…36)/(9…40)@1с =9 В 8.33 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ75-1Б12МУР 75 =12 В (9…36)/(9…40)@1с =12 В 6.25 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Б12ТУР 75 =12 В (9…36)/(9…40)@1с =12 В 6.25 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ75-1Б15МУР 75 =12 В (9…36)/(9…40)@1с =15 В 5 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Б15ТУР 75 =12 В (9…36)/(9…40)@1с =15 В 5 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ75-1Б24МУР 75 =12 В (9…36)/(9…40)@1с =24 В 3.13 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Б24ТУР 75 =12 В (9…36)/(9…40)@1с =24 В 3.13 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ75-1Б27МУР 75 =12 В (9…36)/(9…40)@1с =27 В 2.78 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Б27ТУР 75 =12 В (9…36)/(9…40)@1с =27 В 2.78 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ75-1Ш3.3МУР 75 =24 В (18…75)/(17…84)@1с =3.3 В 20 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Ш3.3ТУР 75 =24 В (18…75)/(17…84)@1с =3.3 В 20 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ75-1Ш05МУР 75 =24 В (18…75)/(17…84)@1с =5 В 15 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Ш05ТУР 75 =24 В (18…75)/(17…84)@1с =5 В 15 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ75-1Ш09МУР 75 =24 В (18…75)/(17…84)@1с =9 В 8.33 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Ш09ТУР 75 =24 В (18…75)/(17…84)@1с =9 В 8.33 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ75-1Ш12МУР 75 =24 В (18…75)/(17…84)@1с =12 В 6.25 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Ш12ТУР 75 =24 В (18…75)/(17…84)@1с =12 В 6.25 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ75-1Ш15МУР 75 =24 В (18…75)/(17…84)@1с =15 В 5 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Ш15ТУР 75 =24 В (18…75)/(17…84)@1с =15 В 5 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ75-1Ш24МУР 75 =24 В (18…75)/(17…84)@1с =24 В 3.13 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Ш24ТУР 75 =24 В (18…75)/(17…84)@1с =24 В 3.13 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать
МДМ75-1Ш27МУР 75 =24 В (18…75)/(17…84)@1с =27 В 2.78 А 57.5×33.2×10.25 мм -60…+90 °C В корзину Убрать
МДМ75-1Ш27ТУР 75 =24 В (18…75)/(17…84)@1с =27 В 2.78 А 57.5×33.2×10.25 мм -60…+125 °C В корзину Убрать

Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).

* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля

Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
