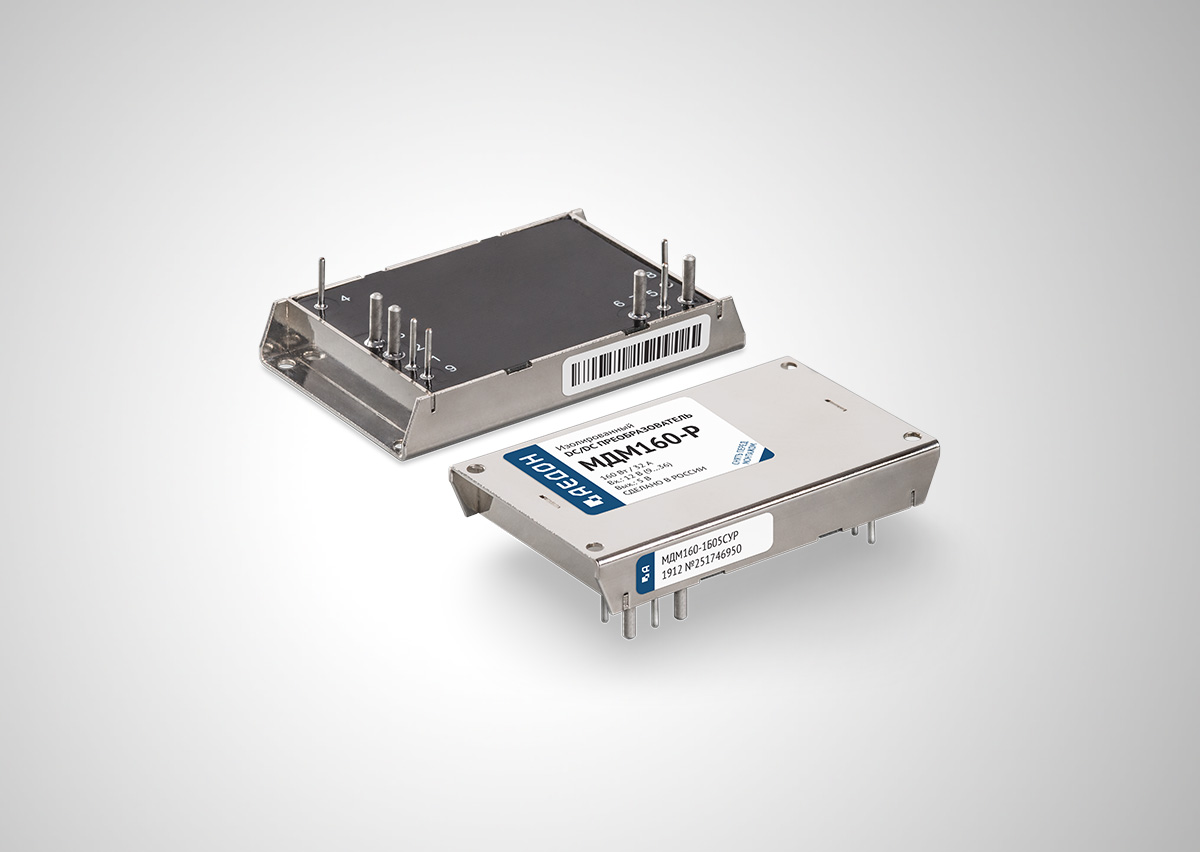

МДМ160-Р

Мощность
120 Вт ; 160 Вт
Размеры
67.5×40.2×11.2 мм
Входное напряжение
=12 В (9…36)/(9…40)@1с
=24 В (18…75)/(17…84)@1с
Выходное напряжение
=3.3 В
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
Максимальный выходной ток
10 А; 10.67 А; 13.33 А; 17.78 А; 24 А; 32 А; 36.36 А; 4.44 А; 5 А; 5.93 А; 6.67 А; 8 А
Типовой КПД
90%
Рабочая температура
-60…+125 °C
-60…+90 °C
-60…+115 °C

Описание серии МДМ-Р

Серия ультракомпактных преобразователей IV поколения с выходной мощностью от 6 до 500 Вт. За счет применения запатентованных решений энергетическая плотность увеличена более чем в 2 раза по сравнению с предыдущим поколением. Изделия оптимизированы для использования в жестких условиях эксплуатации.

Номер ТУ: АНЖЕ.436630.004ТУ

Примечание: Сроки поставки уточняйте у менеджеров.

Модельный ряд МДМ160-Р

Показать все
Наименование Мощность Входное напряжение Выходное напряжение Макс. вых. ток* Размеры Диапазон рабочих температур Заказ
МДМ120-1Б3.3МУР 120 =12 В (9…36)/(9…40)@1с =3.3 В 36.36 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Б3.3ТУР 120 =12 В (9…36)/(9…40)@1с =3.3 В 36.36 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ120-1Б05МУР 120 =12 В (9…36)/(9…40)@1с =5 В 24 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Б05ТУР 120 =12 В (9…36)/(9…40)@1с =5 В 24 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ120-1Б09МУР 120 =12 В (9…36)/(9…40)@1с =9 В 13.33 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Б09ТУР 120 =12 В (9…36)/(9…40)@1с =9 В 13.33 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ120-1Б12МУР 120 =12 В (9…36)/(9…40)@1с =12 В 10 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Б12ТУР 120 =12 В (9…36)/(9…40)@1с =12 В 10 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ120-1Б15МУР 120 =12 В (9…36)/(9…40)@1с =15 В 8 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Б15ТУР 120 =12 В (9…36)/(9…40)@1с =15 В 8 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ120-1Б24МУР 120 =12 В (9…36)/(9…40)@1с =24 В 5 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Б24ТУР 120 =12 В (9…36)/(9…40)@1с =24 В 5 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ120-1Б27МУР 120 =12 В (9…36)/(9…40)@1с =27 В 4.44 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Б27ТУР 120 =12 В (9…36)/(9…40)@1с =27 В 4.44 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ120-1Ш3.3МУР 120 =24 В (18…75)/(17…84)@1с =3.3 В 36.36 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Ш3.3ТУР 120 =24 В (18…75)/(17…84)@1с =3.3 В 36.36 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ120-1Ш05МУР 120 =24 В (18…75)/(17…84)@1с =5 В 24 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Ш05ТУР 120 =24 В (18…75)/(17…84)@1с =5 В 24 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ120-1Ш09МУР 120 =24 В (18…75)/(17…84)@1с =9 В 13.33 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Ш09ТУР 120 =24 В (18…75)/(17…84)@1с =9 В 13.33 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ120-1Ш12МУР 120 =24 В (18…75)/(17…84)@1с =12 В 10 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Ш12ТУР 120 =24 В (18…75)/(17…84)@1с =12 В 10 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ120-1Ш15МУР 120 =24 В (18…75)/(17…84)@1с =15 В 8 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Ш15ТУР 120 =24 В (18…75)/(17…84)@1с =15 В 8 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ120-1Ш24МУР 120 =24 В (18…75)/(17…84)@1с =24 В 5 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Ш24ТУР 120 =24 В (18…75)/(17…84)@1с =24 В 5 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ120-1Ш27МУР 120 =24 В (18…75)/(17…84)@1с =27 В 4.44 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ120-1Ш27ТУР 120 =24 В (18…75)/(17…84)@1с =27 В 4.44 А 67.5×40.2×11.2 мм -60…+125 °C В корзину Убрать
МДМ160-1Б05МУР 160 =12 В (9…36)/(9…40)@1с =5 В 32 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ160-1Б05СУР 160 =12 В (9…36)/(9…40)@1с =5 В 32 А 67.5×40.2×11.2 мм -60…+115 °C В корзину Убрать
МДМ160-1Б09МУР 160 =12 В (9…36)/(9…40)@1с =9 В 17.78 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ160-1Б09СУР 160 =12 В (9…36)/(9…40)@1с =9 В 17.78 А 67.5×40.2×11.2 мм -60…+115 °C В корзину Убрать
МДМ160-1Б12МУР 160 =12 В (9…36)/(9…40)@1с =12 В 13.33 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ160-1Б12СУР 160 =12 В (9…36)/(9…40)@1с =12 В 13.33 А 67.5×40.2×11.2 мм -60…+115 °C В корзину Убрать
МДМ160-1Б15МУР 160 =12 В (9…36)/(9…40)@1с =15 В 10.67 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ160-1Б15СУР 160 =12 В (9…36)/(9…40)@1с =15 В 10.67 А 67.5×40.2×11.2 мм -60…+115 °C В корзину Убрать
МДМ160-1Б24МУР 160 =12 В (9…36)/(9…40)@1с =24 В 6.67 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ160-1Б24СУР 160 =12 В (9…36)/(9…40)@1с =24 В 6.67 А 67.5×40.2×11.2 мм -60…+115 °C В корзину Убрать
МДМ160-1Б27МУР 160 =12 В (9…36)/(9…40)@1с =27 В 5.93 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ160-1Б27СУР 160 =12 В (9…36)/(9…40)@1с =27 В 5.93 А 67.5×40.2×11.2 мм -60…+115 °C В корзину Убрать
МДМ160-1Ш05МУР 160 =24 В (18…75)/(17…84)@1с =5 В 32 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ160-1Ш05СУР 160 =24 В (18…75)/(17…84)@1с =5 В 32 А 67.5×40.2×11.2 мм -60…+115 °C В корзину Убрать
МДМ160-1Ш09МУР 160 =24 В (18…75)/(17…84)@1с =9 В 17.78 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ160-1Ш09СУР 160 =24 В (18…75)/(17…84)@1с =9 В 17.78 А 67.5×40.2×11.2 мм -60…+115 °C В корзину Убрать
МДМ160-1Ш12МУР 160 =24 В (18…75)/(17…84)@1с =12 В 13.33 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ160-1Ш12СУР 160 =24 В (18…75)/(17…84)@1с =12 В 13.33 А 67.5×40.2×11.2 мм -60…+115 °C В корзину Убрать
МДМ160-1Ш15МУР 160 =24 В (18…75)/(17…84)@1с =15 В 10.67 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ160-1Ш15СУР 160 =24 В (18…75)/(17…84)@1с =15 В 10.67 А 67.5×40.2×11.2 мм -60…+115 °C В корзину Убрать
МДМ160-1Ш24МУР 160 =24 В (18…75)/(17…84)@1с =24 В 6.67 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ160-1Ш24СУР 160 =24 В (18…75)/(17…84)@1с =24 В 6.67 А 67.5×40.2×11.2 мм -60…+115 °C В корзину Убрать
МДМ160-1Ш27МУР 160 =24 В (18…75)/(17…84)@1с =27 В 5.93 А 67.5×40.2×11.2 мм -60…+90 °C В корзину Убрать
МДМ160-1Ш27СУР 160 =24 В (18…75)/(17…84)@1с =27 В 5.93 А 67.5×40.2×11.2 мм -60…+115 °C В корзину Убрать

Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).

* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля

Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
