Звонок бесплатный по РоссииСерия МДМ-Б

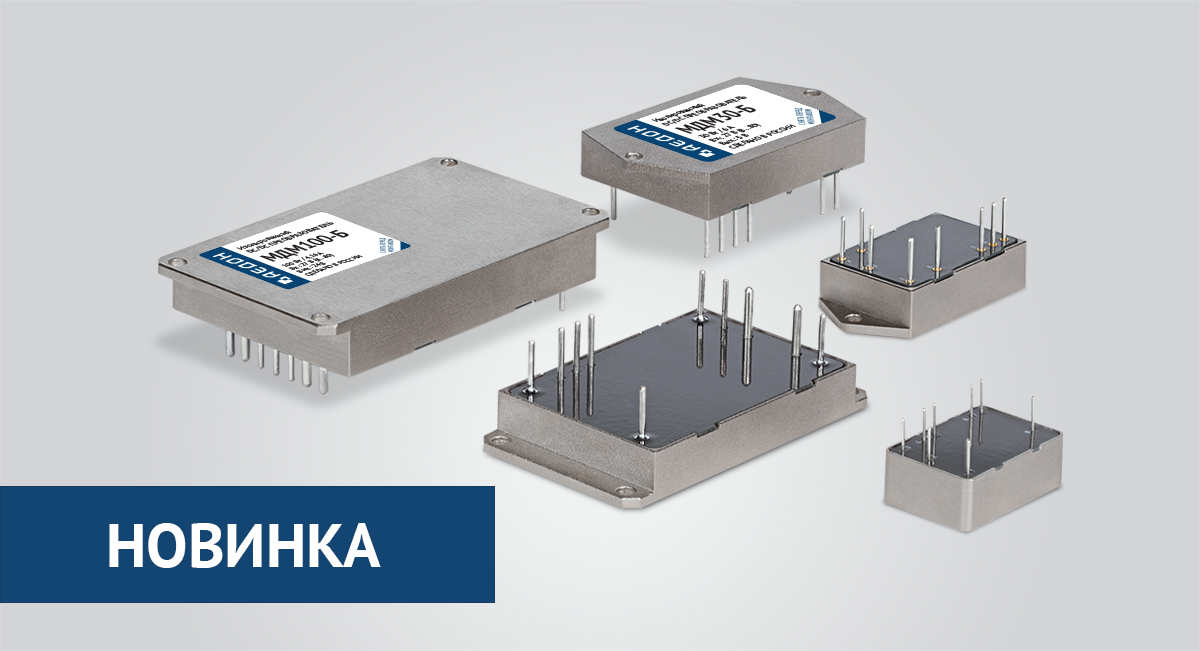

МДМ-Б — Унифицированные высокотемпературные DC/DC преобразователи с выходной мощностью до 100 Вт, предназначенные для эксплуатации в бортовой аппаратуре, с повышенными требованиями к внешним воздействующим факторам и надежности.
Модули имеют ультраширокий диапазон входной сети 8-80 В для постоянной работы, обеспечивающий стабильное выходное напряжение при различных переходных и аварийных режимах работы бортовой сети +27 В. Выпускаются в корпусах с фланцами и без фланцев с возможностью крепления через винтовые втулки.
Дополнительными отличительными особенностями серии являются: усиленные внутренние фильтрующие цепи по входу и выходу преобразователя, что позволяет соответствовать основным требованиям по радиопомехам без дополнительных внешних LC-фильтров, включение модулей за время не более 35 мс, позволяет использоваться в аппаратуре с особым требованием ко времени включения.
Особенности
- Рабочая температура корпуса –60…+125 °С
- Гарантия 5 лет
- Выходной ток до 6 А
- Защиты от перегрузки по току, КЗ и перенапряжения
- Стабильная работа на ХХ
- Синхронизация и подстройка частоты преобразования
- Регулировка выходного напряжения +10...–20 %
- Включение менее 35 мс (при подаче Uвх)
- Прочность изоляции вх/вых =2000 В
- Пульсации менее 1 % (пик-пик)
Документация серии

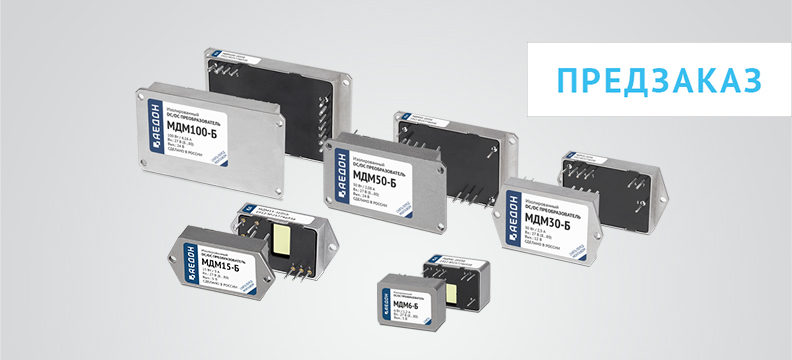

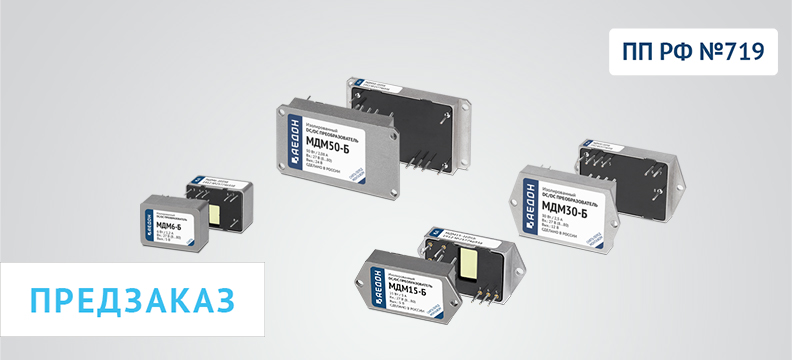

Модели
| Наименование | Мощность | Формфактор | Размеры* | Диапазон входных напряжений** |
Выходное напряжение |
Макс. вых. ток*** | Типовой КПД |
|---|---|---|---|---|---|---|---|
| МДМ30-Б | 30 Вт |
40×30×8.5 мм 50×30×8.5 мм |
Е / 27 В (8…80) |
=3.3 В =5 В =12 В =24 В =28 В =48 В |
6 А |
88% | |
| МДМ6-Б | 6 Вт |
24.5×17.5×8.5 мм |
Е / 27 В (8…80) |
=3.3 В =5 В =12 В =24 В =28 В =48 В |
1.2 А |
82% | |
| МДМ15-Б | 15 Вт |
30×20×8.5 мм 40×20×8.5 мм |
Е / 27 В (8…80) |
=3.3 В =5 В =12 В =24 В =28 В =48 В |
3 А |
87% | |
| МДМ50-Б | 50 Вт |
47.5×33×8.5 мм 57.5×33×8.5 мм |
Е / 27 В (8…80) |
=3.3 В =5 В =12 В =24 В =28 В =48 В |
10 А |
89% | |
| МДМ100-Б | 100 Вт |
57.5×40×10.15 мм 67.5×40×10.15 мм |
Е / 27 В (8…80) |
=3.3 В =5 В =12 В =24 В =28 В =48 В |
20 А |
90% |
* — Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).
** — Индекс входной сети / Номинал входного напряжения (Рабочий диапазон входного напряжения) / (Переходные отклонения) @ Длительность
*** — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
