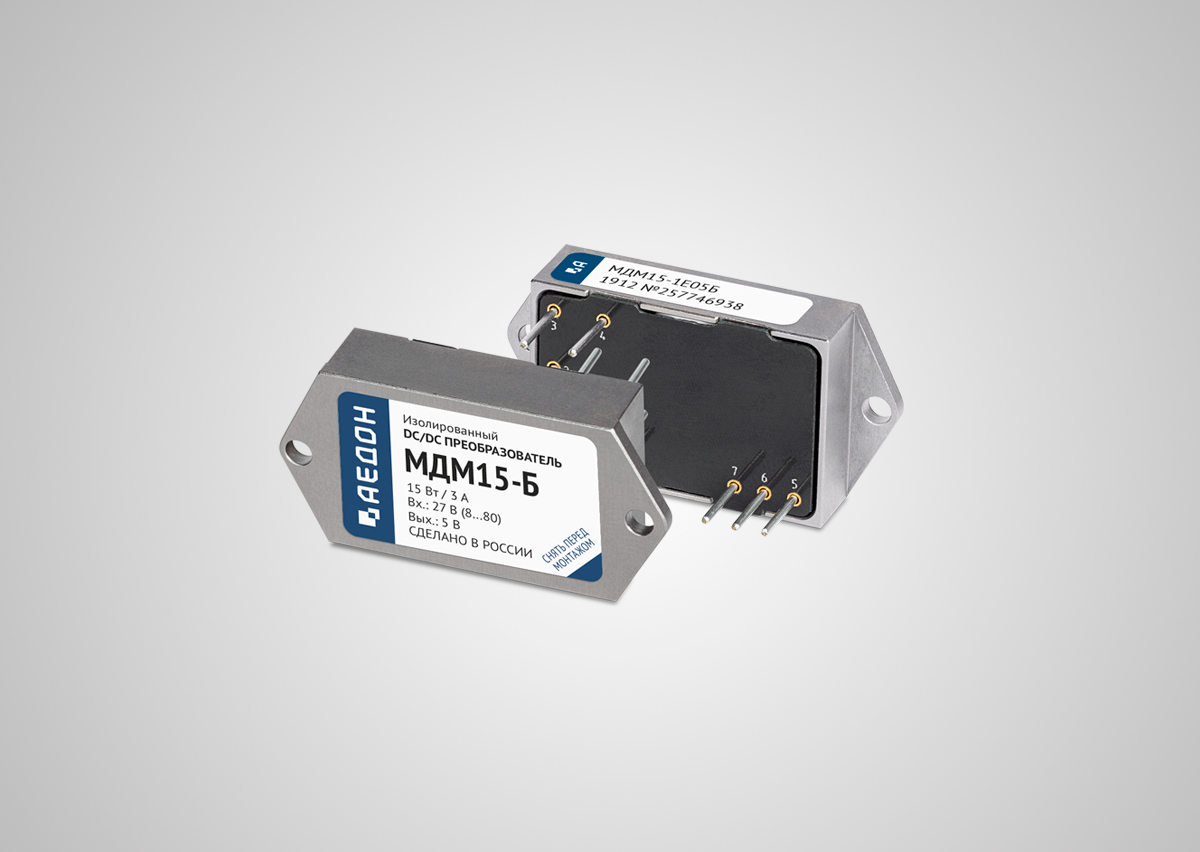

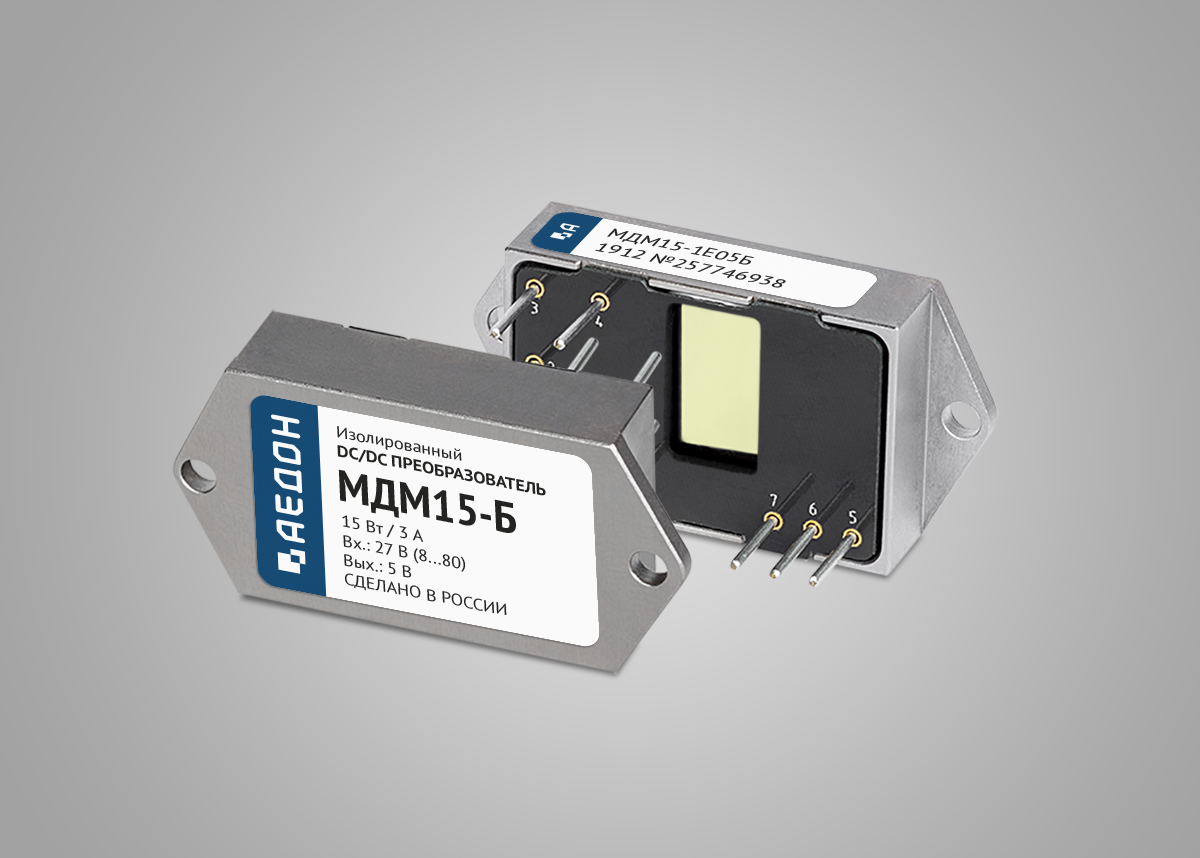

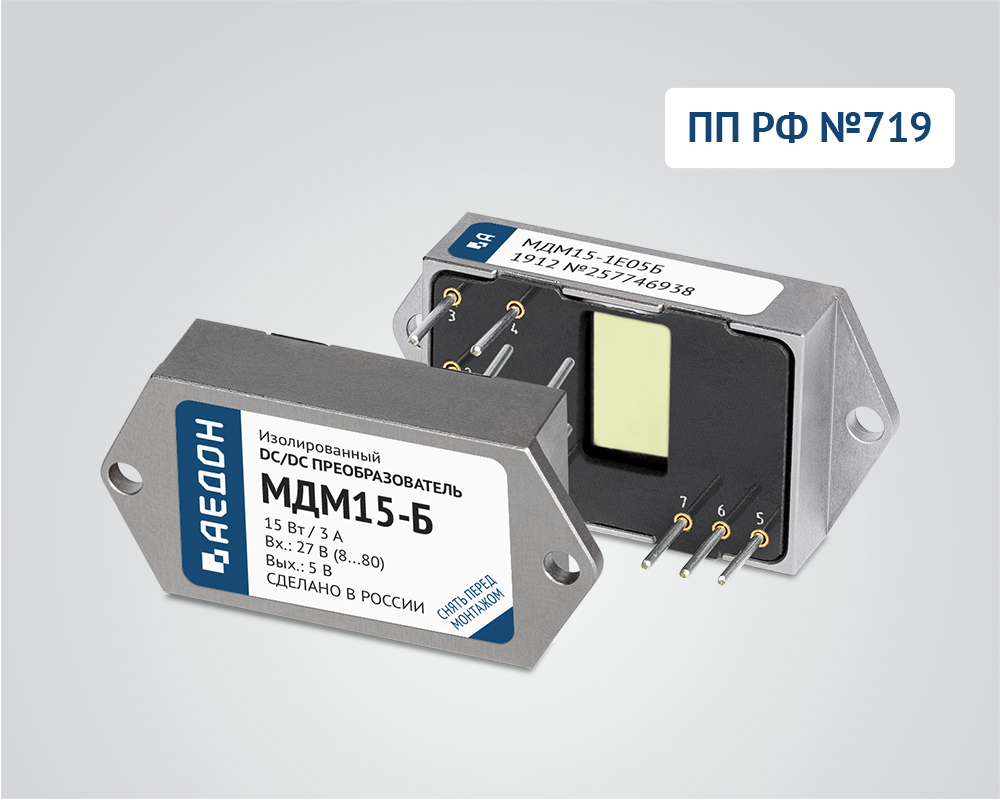

МДМ15-Б
- Мощность
- 15 Вт
- Размеры
-
30×20×8.5 мм
40×20×8.5 мм
- Входное напряжение
- =27 В (8…80)
- Выходное напряжение
-
=12 В; =-12 В
=5 В; =-5 В
=3.3 В
=5 В
=12 В
=24 В
=28 В
=48 В
- Максимальный выходной ток
- 0.31 А; 0.54 А; 0.63 А; 1.25 А; 3 А
- Типовой КПД
- 87%
- Гарантия
- 5 лет
- Рабочая температура
- -60…+125 °C
Описание модели МДМ15-Б
Внимание!!! Данная разработка находится на стадии сдачи. Открыт предзаказ на образцы. Сроки уточняйте у менеджеров.
Документация модели
Модельный ряд МДМ15-Б
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ15-1Е3.3Б | 15 | =27 В (8…80) | =3.3 В | 3 А | 30×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-1Е3.3ТУБ | 15 | =27 В (8…80) | =3.3 В | 3 А | 40×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-1Е05Б | 15 | =27 В (8…80) | =5 В | 3 А | 30×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-1Е05ТУБ | 15 | =27 В (8…80) | =5 В | 3 А | 40×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-1Е12Б | 15 | =27 В (8…80) | =12 В | 1.25 А | 30×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-1Е12ТУБ | 15 | =27 В (8…80) | =12 В | 1.25 А | 40×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-1Е24Б | 15 | =27 В (8…80) | =24 В | 0.63 А | 30×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-1Е24ТУБ | 15 | =27 В (8…80) | =24 В | 0.63 А | 40×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-1Е28Б | 15 | =27 В (8…80) | =28 В | 0.54 А | 30×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-1Е28ТУБ | 15 | =27 В (8…80) | =28 В | 0.54 А | 40×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-1Е48Б | 15 | =27 В (8…80) | =48 В | 0.31 А | 30×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-1Е48ТУБ | 15 | =27 В (8…80) | =48 В | 0.31 А | 40×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-2Е0505Б | 15 | =27 В (8…80) | =5 В; =-5 В | 3 А | 30×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-2Е0505ТУБ | 15 | =27 В (8…80) | =5 В; =-5 В | 3 А | 40×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-2Е1212Б | 15 | =27 В (8…80) | =12 В; =-12 В | 1.25 А | 30×20×8.5 мм | -60…+125 °C | В корзину Убрать |
| МДМ15-2Е1212ТУБ | 15 | =27 В (8…80) | =12 В; =-12 В | 1.25 А | 40×20×8.5 мм | -60…+125 °C | В корзину Убрать |
Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
