Point-of-Load Неизолированный
DC/DC микромодуль
+7 473 300-300-5

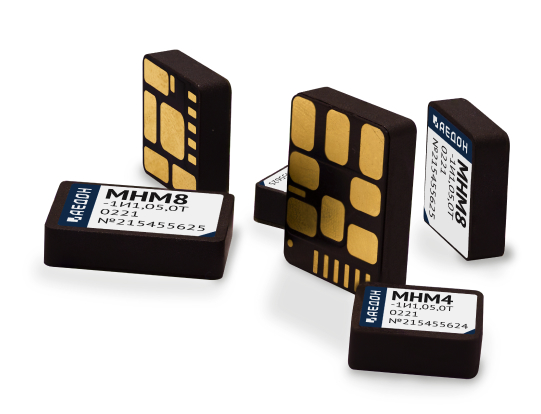

Неизолированный
DC/DC микромодуль

Первое российское полностью интегрированное решение в низкопрофильном корпусе для жестких условий эксплуатации
Частота преобразования
900 кГц
Выходной ток
3 А
Рабочая температура корпуса
-60...+125 °С
Высота
4,8 мм
PoL
ООО «АЕДОН» разрабатывает серию неизолированных импульсных стабилизаторов напряжения (микромодулей) для обеспечения качественным электропитанием низковольтных нагрузок ответственной аппаратуры. Серия является функциональным аналогом популярных изделий иностранного производства.

Скачать брошюру

Отличительные особенности

  • Корпус для автоматизированного поверхностного монтажа LGA 16,5 мм × 15 мм
  • Регулируемое выходное напряжение от 0,9 В до 5 В
  • Без снижения мощности в диапазоне температур корпуса от -60 до +125 °С
  • Защита от короткого замыкания и перегрузки по выходному току
  • Комплекс сервисных функций: EN, TR/SS, Sync, PGood, FB
  • Наработка на отказ 50 000 часов при ɤ = 97,5 % (Ткорп. = 87,5 °C и Iвых = 2,2 А)

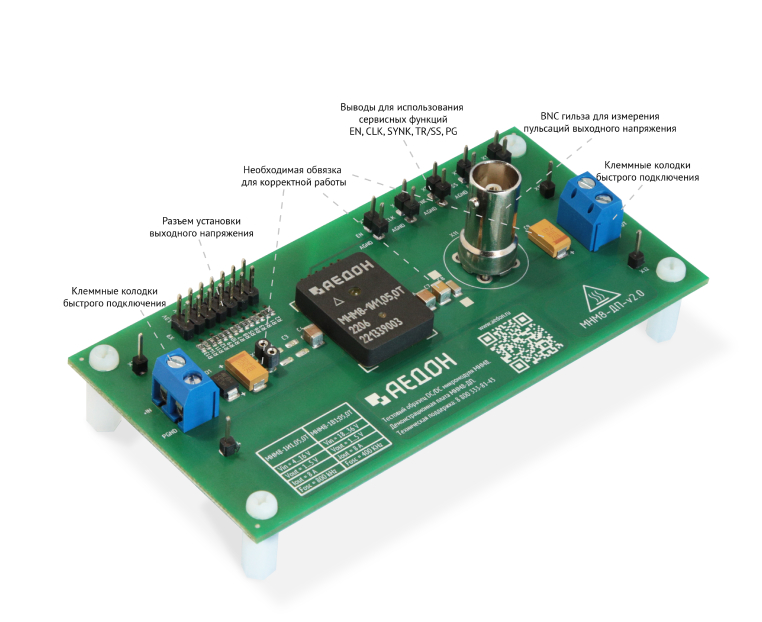

Закажите тестовый образец

Заполните форму, и наш менеджер свяжется с вами в ближайший рабочий день с 8:30 до 17:15 по МСК.

Тестовые образцы предоставляются на безвозмездной основе с обязательным подписанием соглашения*

* - Для получения более подробной информации об условиях и сроках предоставления уточняйте у региональных менеджеров по телефону 8-800-333-81-43 или закажите обратный звонок

Нажимая на кнопку, вы соглашаетесь с политикой конфиденциальности

Схема включения

Элемент Номинал Uвых.
C1 22 мкФ
C2 100 мкФ
47 мкФ
22 мкФ
0,9 В
1,5 В
3,3 В
R1 (0603) 10 МОм
1,18 МОм
330 кОм
0,9 В
1,5 В
3,3 В
Скачайте footprint и брошюру с техническими характеристиками
Ознакомьтесь с основными техническими параметрами в брошюре и используйте footprint библиотеки Altium для проектирования. Более подробная документация будет предоставляться в случае оформления заявки на бесплатные образцы.
Скачать документацию

Область применения

  • Вычислительные платформы
  • Компактная аппаратура авиационной, морской и наземной техники
  • Высокоэффективные архитектуры электропитания
  • Портативная радиоэлектроника
  • Организация электропитания ПЛИС, БМК, процессоров
  • Децентрализованные архитектуры РЛС
