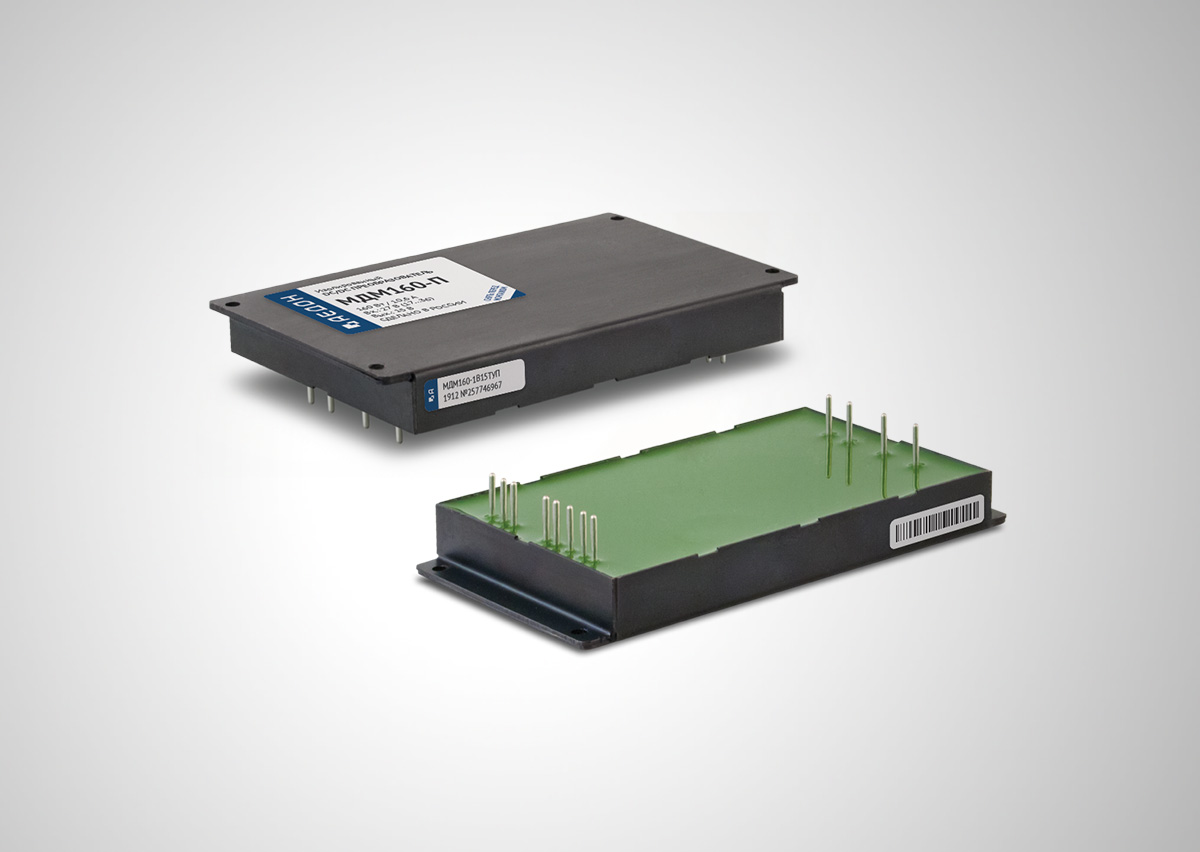

МДМ160-П (HV)
- Мощность
- 80 Вт ; 120 Вт ; 160 Вт
- Размеры
- 107×67.7×12.85 мм
- Входное напряжение
-
=110 В (82…154)/(82…170.5)@1с
=160 В (130…185)/(129.6…224)@1с
=230 В (175…350)/(174.8…400.2)@1с
- Выходное напряжение
-
=5 В
=9 В
=12 В
=15 В
=24 В
=27 В
- Максимальный выходной ток
- 10 А; 10.67 А; 13.33 А; 16 А; 17.78 А; 2.96 А; 24 А; 3.33 А; 4.44 А; 5 А; 5.33 А; 5.93 А; 6.67 А; 8 А; 8.89 А
- Типовой КПД
- 77-89 %
- Гарантия
- 20 лет
- Рабочая температура
-
-60…+90 °C
-60…+125 °C
Описание серии МДМ-П (HV)
Универсальные изолированные преобразователи с высоковольтным входом (High Voltage) мощностью от 40 до 1000 Вт с рабочей температурой до –60…+125 °С. Гарантийный срок эксплуатации 20 лет.
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 80 В.
По согласованию с предприятием-изготовителем допускается изготовление модулей с номинальным выходным напряжением в диапазоне от 3 до 80 В.
Модельный ряд МДМ160-П (HV)
Показать все
| Наименование | Мощность | Входное напряжение | Выходное напряжение | Макс. вых. ток* | Размеры | Диапазон рабочих температур | Заказ |
|---|---|---|---|---|---|---|---|
| МДМ80-1М05МУП | 80 | =230 В (175…350)/(174.8…400.2)@1с | =5 В | 16 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1М05ТУП | 80 | =230 В (175…350)/(174.8…400.2)@1с | =5 В | 16 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1М09МУП | 80 | =230 В (175…350)/(174.8…400.2)@1с | =9 В | 8.89 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1М09ТУП | 80 | =230 В (175…350)/(174.8…400.2)@1с | =9 В | 8.89 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1М12МУП | 80 | =230 В (175…350)/(174.8…400.2)@1с | =12 В | 6.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1М12ТУП | 80 | =230 В (175…350)/(174.8…400.2)@1с | =12 В | 6.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1М15МУП | 80 | =230 В (175…350)/(174.8…400.2)@1с | =15 В | 5.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1М15ТУП | 80 | =230 В (175…350)/(174.8…400.2)@1с | =15 В | 5.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1М24МУП | 80 | =230 В (175…350)/(174.8…400.2)@1с | =24 В | 3.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1М24ТУП | 80 | =230 В (175…350)/(174.8…400.2)@1с | =24 В | 3.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1М27МУП | 80 | =230 В (175…350)/(174.8…400.2)@1с | =27 В | 2.96 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1М27ТУП | 80 | =230 В (175…350)/(174.8…400.2)@1с | =27 В | 2.96 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1Н05МУП | 80 | =110 В (82…154)/(82…170.5)@1с | =5 В | 16 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1Н05ТУП | 80 | =110 В (82…154)/(82…170.5)@1с | =5 В | 16 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1Н09МУП | 80 | =110 В (82…154)/(82…170.5)@1с | =9 В | 8.89 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1Н09ТУП | 80 | =110 В (82…154)/(82…170.5)@1с | =9 В | 8.89 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1Н12МУП | 80 | =110 В (82…154)/(82…170.5)@1с | =12 В | 6.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1Н12ТУП | 80 | =110 В (82…154)/(82…170.5)@1с | =12 В | 6.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1Н15МУП | 80 | =110 В (82…154)/(82…170.5)@1с | =15 В | 5.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1Н15ТУП | 80 | =110 В (82…154)/(82…170.5)@1с | =15 В | 5.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1Н24МУП | 80 | =110 В (82…154)/(82…170.5)@1с | =24 В | 3.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1Н24ТУП | 80 | =110 В (82…154)/(82…170.5)@1с | =24 В | 3.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ80-1Н27МУП | 80 | =110 В (82…154)/(82…170.5)@1с | =27 В | 2.96 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ80-1Н27ТУП | 80 | =110 В (82…154)/(82…170.5)@1с | =27 В | 2.96 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1М05МУП | 120 | =230 В (175…350)/(174.8…400.2)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1М05ТУП | 120 | =230 В (175…350)/(174.8…400.2)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1М09МУП | 120 | =230 В (175…350)/(174.8…400.2)@1с | =9 В | 13.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1М09ТУП | 120 | =230 В (175…350)/(174.8…400.2)@1с | =9 В | 13.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1М12МУП | 120 | =230 В (175…350)/(174.8…400.2)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1М12ТУП | 120 | =230 В (175…350)/(174.8…400.2)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1М15МУП | 120 | =230 В (175…350)/(174.8…400.2)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1М15ТУП | 120 | =230 В (175…350)/(174.8…400.2)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1М24МУП | 120 | =230 В (175…350)/(174.8…400.2)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1М24ТУП | 120 | =230 В (175…350)/(174.8…400.2)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1М27МУП | 120 | =230 В (175…350)/(174.8…400.2)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1М27ТУП | 120 | =230 В (175…350)/(174.8…400.2)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Н05МУП | 120 | =110 В (82…154)/(82…170.5)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Н05ТУП | 120 | =110 В (82…154)/(82…170.5)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Н09МУП | 120 | =110 В (82…154)/(82…170.5)@1с | =9 В | 13.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Н09ТУП | 120 | =110 В (82…154)/(82…170.5)@1с | =9 В | 13.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Н12МУП | 120 | =110 В (82…154)/(82…170.5)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Н12ТУП | 120 | =110 В (82…154)/(82…170.5)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Н15МУП | 120 | =110 В (82…154)/(82…170.5)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Н15ТУП | 120 | =110 В (82…154)/(82…170.5)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Н24МУП | 120 | =110 В (82…154)/(82…170.5)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Н24ТУП | 120 | =110 В (82…154)/(82…170.5)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Н27МУП | 120 | =110 В (82…154)/(82…170.5)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Н27ТУП | 120 | =110 В (82…154)/(82…170.5)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Р05МУП | 120 | =160 В (130…185)/(129.6…224)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Р05ТУП | 120 | =160 В (130…185)/(129.6…224)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Р09МУП | 120 | =160 В (130…185)/(129.6…224)@1с | =9 В | 13.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Р09ТУП | 120 | =160 В (130…185)/(129.6…224)@1с | =9 В | 13.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Р12МУП | 120 | =160 В (130…185)/(129.6…224)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Р12ТУП | 120 | =160 В (130…185)/(129.6…224)@1с | =12 В | 10 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Р15МУП | 120 | =160 В (130…185)/(129.6…224)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Р15ТУП | 120 | =160 В (130…185)/(129.6…224)@1с | =15 В | 8 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Р24МУП | 120 | =160 В (130…185)/(129.6…224)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Р24ТУП | 120 | =160 В (130…185)/(129.6…224)@1с | =24 В | 5 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ120-1Р27МУП | 120 | =160 В (130…185)/(129.6…224)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ120-1Р27ТУП | 120 | =160 В (130…185)/(129.6…224)@1с | =27 В | 4.44 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1М05МУП | 160 | =230 В (175…350)/(174.8…400.2)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1М05ТУП | 160 | =230 В (175…350)/(174.8…400.2)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1М09МУП | 160 | =230 В (175…350)/(174.8…400.2)@1с | =9 В | 17.78 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1М09ТУП | 160 | =230 В (175…350)/(174.8…400.2)@1с | =9 В | 17.78 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1М12МУП | 160 | =230 В (175…350)/(174.8…400.2)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1М12ТУП | 160 | =230 В (175…350)/(174.8…400.2)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1М15МУП | 160 | =230 В (175…350)/(174.8…400.2)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1М15ТУП | 160 | =230 В (175…350)/(174.8…400.2)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1М24МУП | 160 | =230 В (175…350)/(174.8…400.2)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1М24ТУП | 160 | =230 В (175…350)/(174.8…400.2)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1М27МУП | 160 | =230 В (175…350)/(174.8…400.2)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1М27ТУП | 160 | =230 В (175…350)/(174.8…400.2)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Н05МУП | 160 | =110 В (82…154)/(82…170.5)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Н05ТУП | 160 | =110 В (82…154)/(82…170.5)@1с | =5 В | 24 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Н09МУП | 160 | =110 В (82…154)/(82…170.5)@1с | =9 В | 17.78 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Н09ТУП | 160 | =110 В (82…154)/(82…170.5)@1с | =9 В | 17.78 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Н12МУП | 160 | =110 В (82…154)/(82…170.5)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Н12ТУП | 160 | =110 В (82…154)/(82…170.5)@1с | =12 В | 13.33 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Н15МУП | 160 | =110 В (82…154)/(82…170.5)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Н15ТУП | 160 | =110 В (82…154)/(82…170.5)@1с | =15 В | 10.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Н24МУП | 160 | =110 В (82…154)/(82…170.5)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Н24ТУП | 160 | =110 В (82…154)/(82…170.5)@1с | =24 В | 6.67 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
| МДМ160-1Н27МУП | 160 | =110 В (82…154)/(82…170.5)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+90 °C | В корзину Убрать |
| МДМ160-1Н27ТУП | 160 | =110 В (82…154)/(82…170.5)@1с | =27 В | 5.93 А | 107×67.7×12.85 мм | -60…+125 °C | В корзину Убрать |
Габариты указаны с учетом крепежных фланцев, а также без них (для модулей поставляемых как с фланцами, так и без них).
* — Максимальная выходная мощность не превышает произведения максимального выходного тока на номинал выходного напряжения и ограничена значением в наименовании модуля
Примечание: возможна разработка и производство изделий по индивидуальному ТЗ с характеристиками, отличными от заявленных.
